主要检查以下两部分:
1) 温控器侧:
a.通讯接线是否正确,通讯线建议使用屏蔽双绞线;

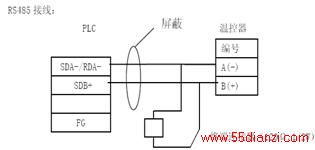

具体接线参考下图
b. 检查调整菜单中通讯写入是否设置为On;
c.终端电阻是否使用,一般建议使用120Ω;
d.波特率、数据位、停止位、通讯协议、单元号是否设置正确(其中Modbus-RTU数据位和停止位固定为8、1)。
2) PLC侧:
a.PLC 或者适配器的DIP开关是否设置正确;
b.串口通讯格式(波特率、数据位、停止位)设置是否和温控器一样;
c.程序是否编写正确(主要是指令和通讯格式);
d.PLC的终端电阻是否设置成ON;
e.发送协议之后是否有“错误代码”:
1、有“错误代码”:对照通讯手册中响应代码表格检查错误。1、无“错误代码”:检查如上所有设置和接线。
