同一触点控制置位和复位..
点击数:7971 次 录入时间:03-04 11:39:27 整理:http://www.55dianzi.com PLC入门

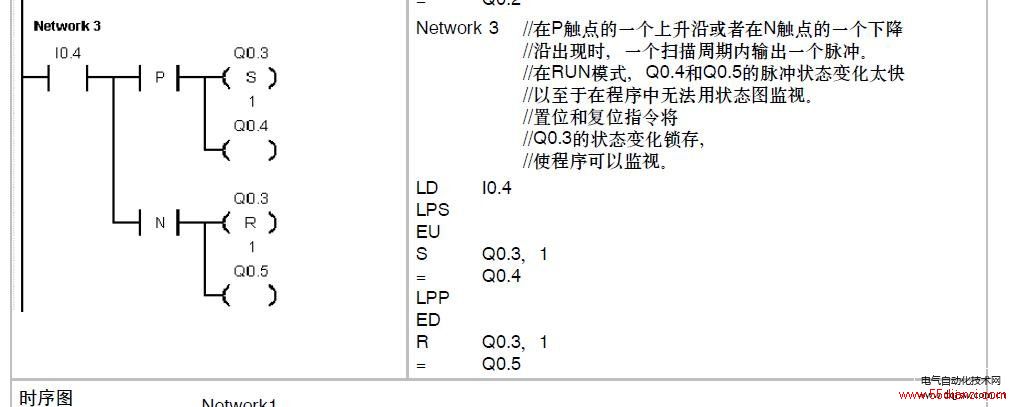

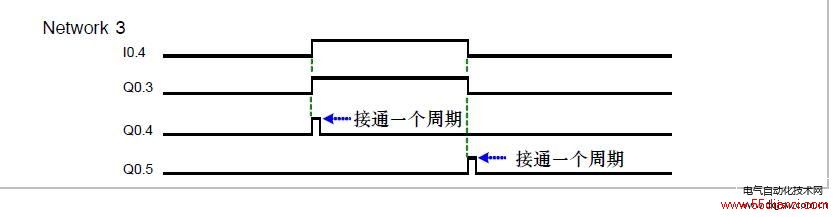

是i0.2或i1.2接通时q0.2先置位,当i0.2或i1.2断开时,整个输出都复位,但是我找不到我错在哪边,其实直接用线圈也好做,但是断开闭合没有复位来的方便。答:1、是i0.2或i1.2接通时q0.2先置位,当i0.2或i1.2断开时,整个输出都复位?引用同一点的接通与断开状态去控制RS触发器,需要应用沿触发,即上升沿触发置位,下降沿触发复位,详见上传的图片。2、有关上升沿与下降沿:在plc进入周期扫描的第一个周期不要进行检测上升沿与下降沿,要在其后的周期进行应用。因为第一个周期的I.O映像区中尚未有该输入点的状态。检测上升沿与下降沿是两个周期的I.O映像区中该输入点的状态进行比较而得的。在程序中可以应用SM0.1初始化读一次该输入点。
