S7-200系列PLC与WINCC以太网通信.

CP243i作为连接S7-200的PPI口转以太网RJ45的接口转换器。如下图所示：

一.   硬件连接：

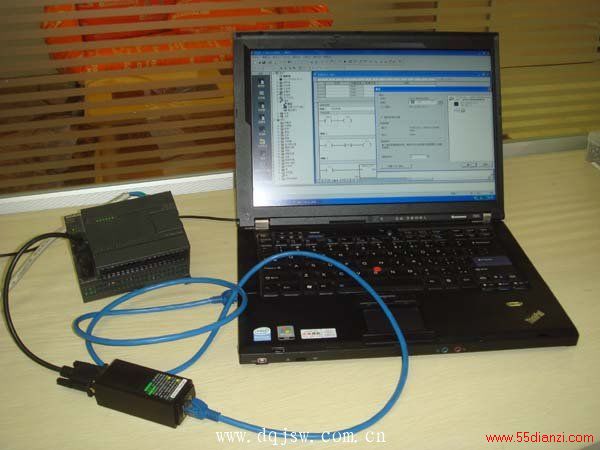

将CP243i的两端分别与S7-200的PPI口和以太网线连接（上图使用的是交叉网线，如果中间加交换机就要用直连网线，注：我们平时用的都是直连型网线）

二.   监控计算机的软件设置：

a.OPC—西门子PC_Access的设置：

S7-200一般都是通过PC_Access（OPC server）软件再与WinCC相连的。因此要首先

设置PC_Access， 但是在设置前一定要先运行一次西门子的MicroWin ,在它的设置PG/PC接口中选择 [ TCP/IP(Auto)à实际的网卡名 ]，目地是将PC_Access的驱动选为TCP/IP, 之后打开PC_Access,见下图：

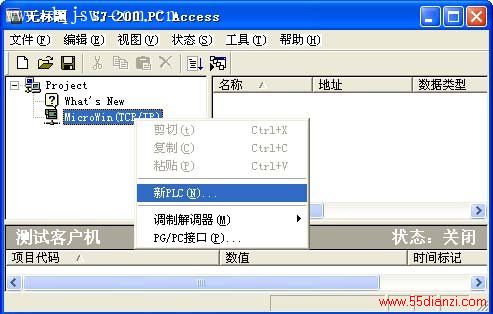

用鼠标右健点击 [ MicroWin(TCP/IP) ],然后用鼠标左键选择 [ 新PLC(N)… ]

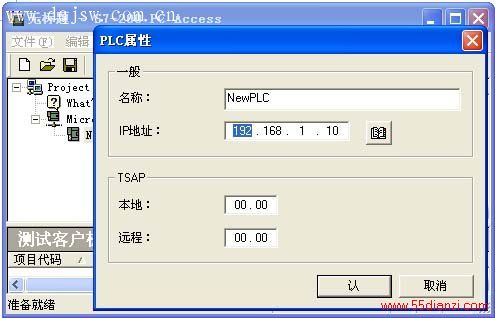

只要填写 [ IP地址：192 .168 .1 .10 ]（注：这是CP243i转换器的IP地址）,然后直接点击 [ 确认 ] ，进入下图：

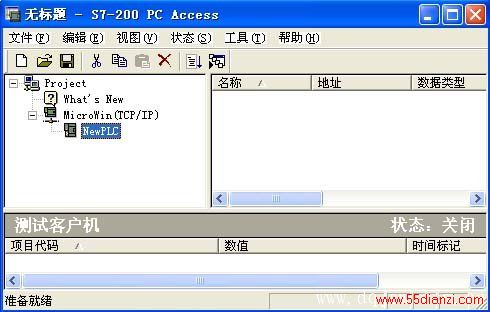

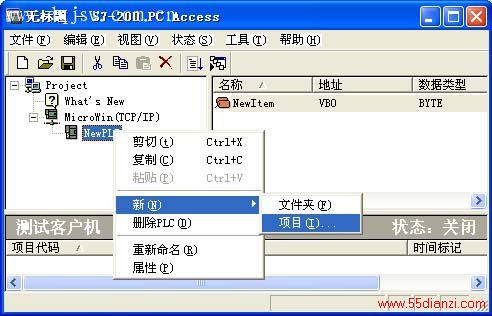

用鼠标点击 [NewPLC]à新(N) à项目(I) ,如下图所示:

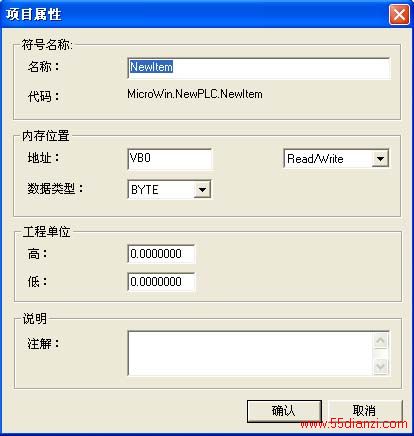

新建项目的对话框：

下边做4个例子：

（1）名称：ITEM_VB10,地址：VB10,数据类型：BYTE

（2）名称：ITEM_Q0_0,地址：Q0.0,数据类型：BOOL

（3）名称：ITEM_I0_2,地址：Q0.2,数据类型：BOOL

（4）名称：ITEM_MD20,地址：MD20,数据类型：REAL

添加完变量后，一定要存一下盘！至于文件名随便写一个或用缺省的也可

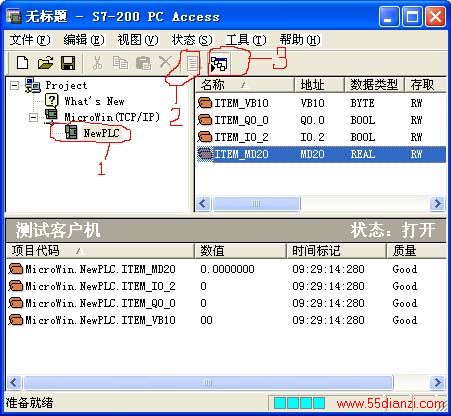

建立4个ITEM后，用鼠标安下图次序（1）（2）（3）依次点击，就进入了测试状态

如果通讯正常，质量显示为good 否则为bad

b. 西门子WinCC的设置：

打开WinCC,新建一个项目[ test_s7_200]:

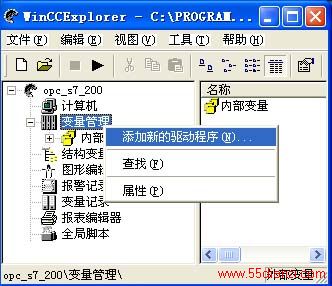

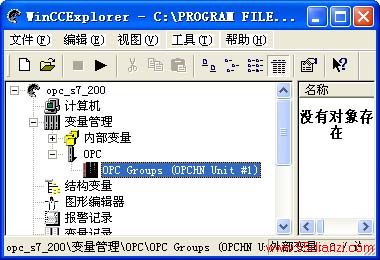

用鼠标右键点击 [变量管理] à 添加新的驱动程序(N) à选择 OPC.chn
