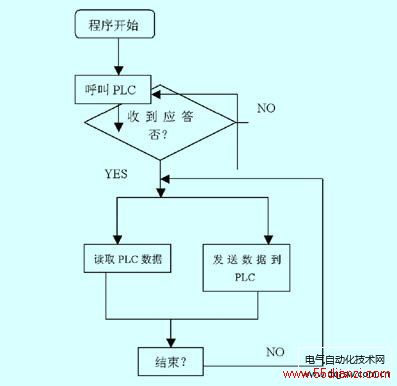

● 元件首址：表示PLC内部的元件类型以及寄存器的地址（但不能表示一个位地址）。前两个字节表示寄存器类型，后两个字节表示寄存器号。00 00（H）：I寄存器区 01 00（H）：Q寄存器区。02 00（H）：M寄存器区 08 00（H）：V寄存器区；● 字节数：从元件首地址起，读取或写入PLC元件的数据个数数据块：准备读取或者写入PLC的数据或状态；● BCC校验码：在传输过程中，指令有可能受到任何的干扰而使原来的数据信号发生扭曲，此时的指令当然是错误的，为了侦测指令在传输过程中发生的错误，接收方必须对指令作进一步的确认工作，以防止错误的指令被执行，最简单的方法就是使用校验码。BCC校验码的方法就是将要传送的字符串的ASCII码以字节为单位作异或和，并将此异或和作为指令的一部分传送出去；同样地，接收方在接到指令后，以相同的方式对接收到的字符串作异或和，并与传送方所送过来的值作对比，若其值相等，则代表接收到的指令是正确的，反之则是错误的● 结束码：结束字符标志着指令的结束，在本例中被定义为FFH，不同的PLC从站可以定义不同的结束字符以接收针对该PLC的指令。3.2 通信程序的实现（1）单片机端程序的实现。单片机在主程序中初始化，采用串行口工作方式3[2]，波特率为9.6kbps，采用单片机作为主机，向PLC进行呼叫，定期读取数据或者写入数据，其程序流程图参见图2。

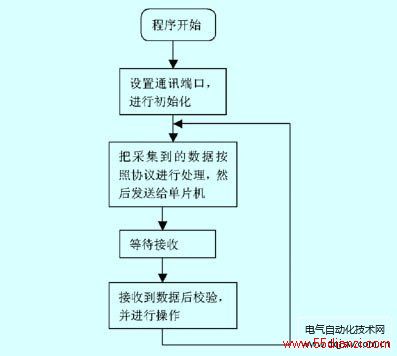

（2）PLC端程序流程图的实现。PLC端作为从机，采用梯形图或者STL编程，主要是先设置通讯协议，然后按照协议把采集到的数据进行处理，再发送给主机单片机，其具体的程序流程图如图3所示。
4 结束语本文利用单片机与PLC的串行通信方法，成功的应用于多个项目中，实际表明该方法简单可靠，成本低，而且易于扩充经济实用的其它功能，如A/D、D/A等功能，取得了较好的社会效益和经济效益。上一页 [1] [2]
