单片机与plc串口通讯.
点击数：7928 次 录入时间：03-04 11:53:39 整理：http://www.55dianzi.com PLC入门

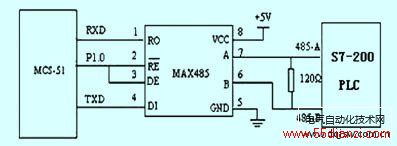

1 引言PLC因为稳定可靠、结构紧凑、简单易学、功能强大和使用方便已经成为应用面最广、最广泛的通用工业控制装置，成为现代工业自动化控制的主要支柱之一。而单片机因为成本低廉，使用灵活，功能多样，在自动化领域应用及其广泛，往往在一个控制系统中可能会出现单片机和PLC共存的情况，如果使二者互相联系，互相通信，具有非常重要的现实意义。2 硬件以及通讯原理分析西门子S7-200系列PLC拥有RS-485串行口，所以要使MCS51单片机与S7-PLC进行通讯，可以采用几种通讯方式。其中之一就是可以通过MCS-51的串行口与MAX485芯片相接，然后与S7-200 PLC的RS-485口进行通讯，其硬件连接如图1所示。S7-200 PLC是串行通讯方式最为丰富的小型PLC，支持多种通信协议，如点对点接口协议（PPI协议）、多点接口协议（MPI协议）和PROFIBUS协议以及自由通信协议等。其中自由通信协议又叫用户定义协议，利用自由端口模式，可以实现用户定义的通信协议，连接多种智能设备，使用起来非常方便，在第三方工程接入中取得了巨大的成功。在自由端口模式下，PLC的串行通信接口由用户来控制，通过梯形图程序以及和单片机的汇编语言进行配合，来使用完成中断、字符接收中断、发送完成中断等，通信协议由用户完全控制。这时单片机处于主机状态，由单片机主动发送握手信号，PLC接到信号后被动反馈信息即可。
3 通信系统设计3.1 通信协议设计定义根据经验和有关参考资料，定义协议结构和参数。（1）通信波特率为9.6kbps，无校验，8个数据位，1个可编程位，1位起始位，1位停止位。（2）定义通信协议的数据流结构的格式为起始码、命令码、元件首址、字节数、数据块、BCC校验码和结束码。● 起始码：表示单片机与PLC开始发送数据，是数据流第一个字符，告诉PLC开始进行通信了，可以用00H表示● 命令码：表示单片机对PLC的各种操作：40H：读取目标元件 I、Q、V、M、SM、L、T、C等的数据或状态；41H：修改目标元件 I、Q、V、M、SM、L、T、C等的数据或状态；42H：强制目标单元为ON；43H：强制目标单元为OFF；[1] [2] 下一页
