常闭触点输入信号处理的电 路图及PLC梯形

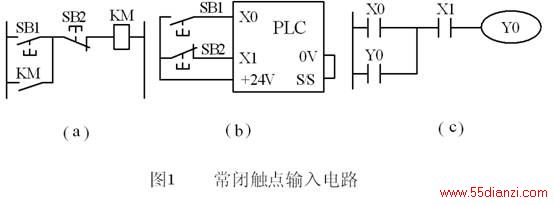

在些输入信号只能由常闭触点提供，图1a是控制电机运行的继电路图，SB1和SB2分别是起动按钮和停止按钮，如果将它们的常开触点接到PLC的输入端，梯形图中触点的类型与图1a完全一致。如果接入PLC的是SB2的常闭触点，按下图1b中的SB2，其常闭触点断开，X1变为OFF，它的常开触点断开，显然在梯形图中应将X1的常开触点与Y0的线圈串联（见图1c），但是这时在梯形图中所用的X1的触点类型与PLC外接SB2的常开触点时刚好相反，与继电器电路图中的习惯也是相反的。建议尽可能用常开触点作PLC的输入信号。　　如果某些信号只能用常闭触点输入，可以按输入全部为常开触点来设计，然后将梯形图中相应的输入继电器的触点改为相反的触点，即常开触点改为常闭触点，常闭触点改为常开触点。
