松下FP PLC的ALT翻转 输出指令示例及说明

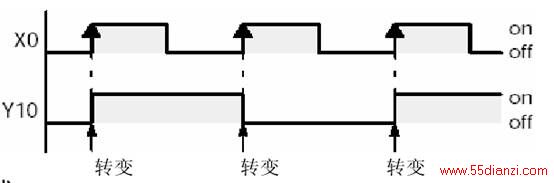

概述  每次检测到信号上升沿时，将输出状态反转。　　　　　　　程序示例操作数示例说明每次X0由OFF变为ON时，输出Y10的ON/OFF状态进行交替改变。描述当最近的处理结果由OFF变为ON时，指定线圈的ON/OFF状态进行交替变化。指定线圈的ON/OFF状态保持不变，直到指定该线圈的ALT指令出现。（反转触发器控制）编程时注意事项在输入保持为ON期间，输出只在变为ON时（上升沿）改变，而之后不变。当PLC模式变为运行（RUN）、或在运行模式下接通电源时，输入信号在开始时即为ON状态，因此在第一次扫描周期时不会发生ON/OFF反转。当使用改变执行顺序的指令，诸如MC到MCE和JP到LBL（见下文）时，要注意各输入信号和指令的执行时机对指令操作的影响。MC至MCE指令JP至LBL指令F19（SJP）至LBL指令LOOP至LBL指令CNDE指令步进梯形图指令子程序指令
