CPU 启动(暖启动),冷启动和热启动的区别
点击数:7684 次 录入时间:03-04 12:03:42 整理:http://www.55dianzi.com PLC入门
通电后,西门子S7-400 CPU 或 CPU 318-2 开始执行用户程序之前,启动程序已开始工作。在启动程序中,用户可以对循环程序通过编程启动 OB 来进行相应地定义预设置。 如下有三种启动方式:
启动模式描述启动(暖启动)
程序处理重新启动,数据继续保持。
冷启动
当前数据丢失,程序处理以初始值再次启动。
热启动
一旦供电恢复,程序从断电时的值开始继续工作。
在操作模式“STARTUP”中:
- 程序在启动 OB 中运行( OB 100 为启动(暖启动),OB101 为热启动,OB102 为冷启动) 。
- 不可用时间和报警控制程序运行。
- 时间保持更新。
- 运行时间表在运行。
- 信号模块上的数字输出被锁定,但可以通过直接存储来设置。
启动(暖启动):

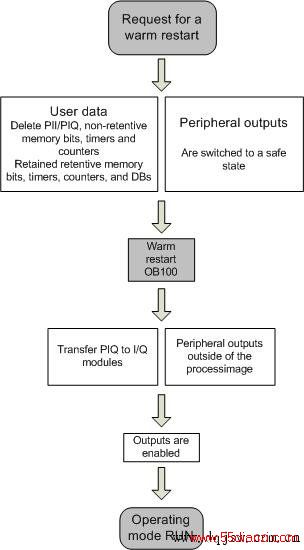

图 01
在启动(暖启动)中, 程序处理以“基本设置”内系统数据和用户地址范围为程序启动点来重启。
- 过程映像区,非保持存储器,定时器和计数器都重新设置。保持的存储器,定时器,计数器各自都保留其最后的有效数值。所有以“未保留”的属性参数化的数据块被复位为初始值。其他数据块各自保留其最后的有效数值。
- 程序处理从头开始再次重新启动 (启动 OB 或 OB1) 。
- 如果供电中断,暖启动只可用于缓冲模式。如若运行的 CPU 没有后备电池,当开关接通或 POWER OFF 后重新上电时,CPU 将自动复位并重新启动(暖启动)。
如果系统不要求完全复位,那么启动(暖启动)一直是可行的。在如下情况发生后,只有启动(暖启动)可行:
- 完全复位。
- 在CPU 的 STOP 模式下载入用户程序。
- USTACK/BSTACK 溢出。
- 通过 POWER OFF 或模式开关使启动(热启动)被中断。
- 重新启动超出参数化中断的时间限制。
