S7-200与组态王通讯组态介绍
点击数：7204 次 录入时间：03-04 11:39:48 整理：http://www.55dianzi.com PLC入门
S7-200 PLC

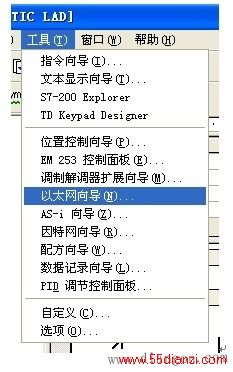

的以太网模块CP243-1作为服务器的组态打开PLC应用程序→工具→以太网向导

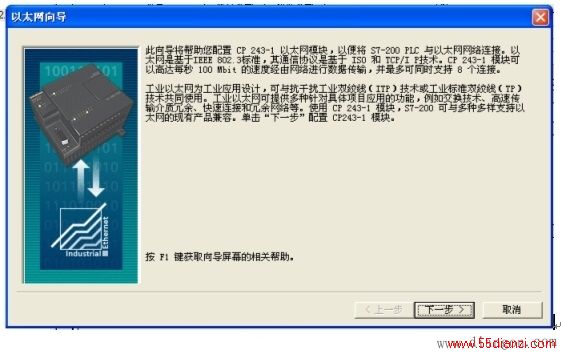

单击以太网向导,弹出画面

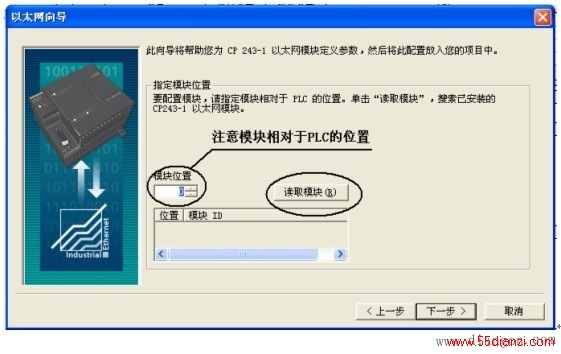

直接单击“下一步”，单击“读取模块”，得到模块的相关信息，注意：模块位置一定要与读取模块的位置信息相对应。

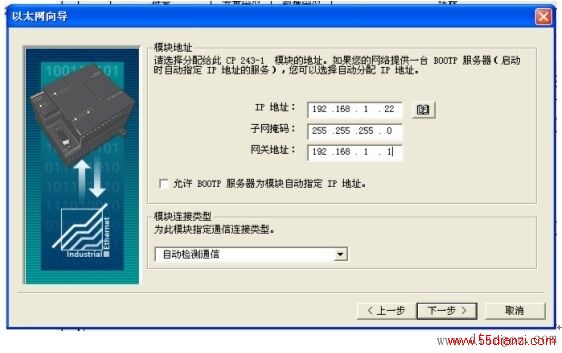

再单击“下一步”，分别填入IP地址，子网掩码，网关地址。注意正确填写网段

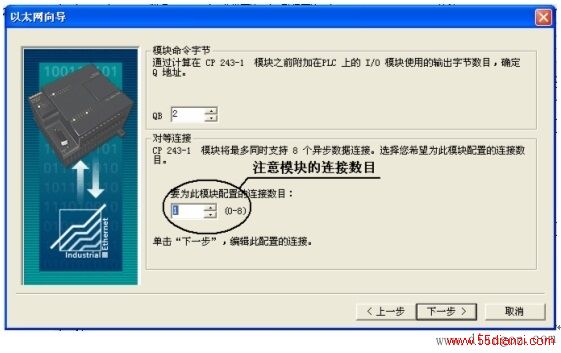

再单击“下一步”，填写为模块配置的连接数目

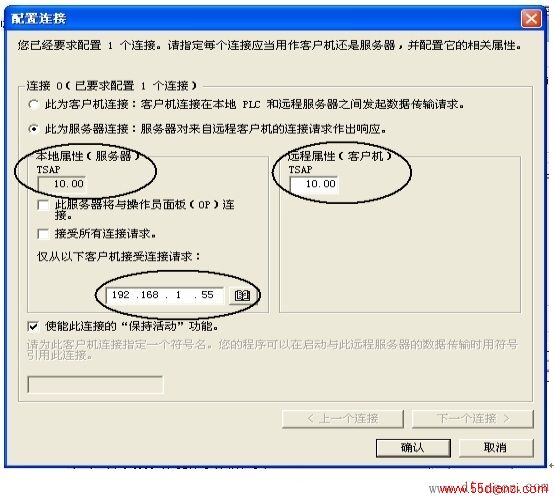

再单击“下一步”，填写客户机的IP地址及TSAP，注意服务器和客户机的TSAP必须一致

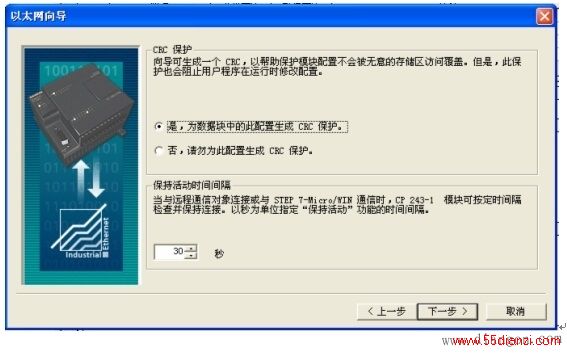

再单击“下一步”，不用填写。

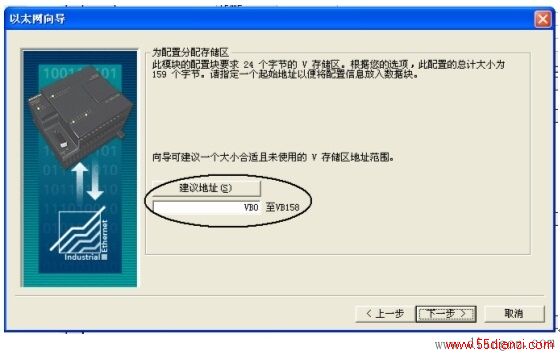

再单击“下一步”，填入程序中为使用的VB区首地址，选择建议地址。

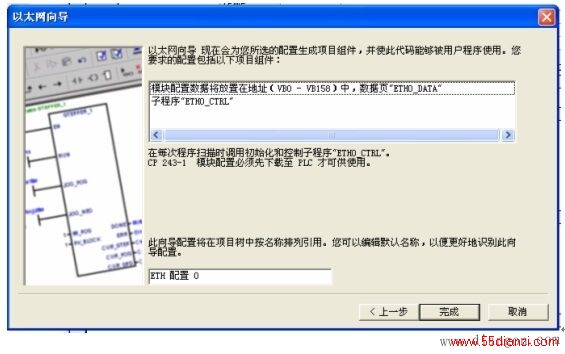

再单击“下一步”，单击“完成”
单击“是”，完成本次“以太网向导”

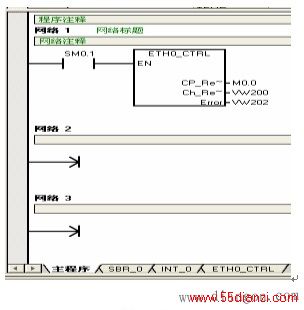

以太网子程序的调用

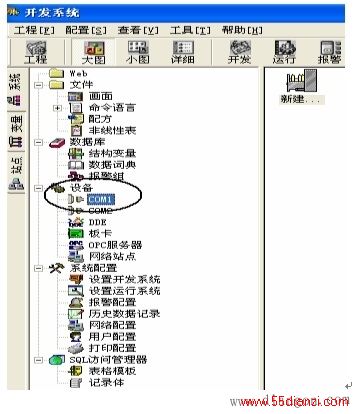

将组太完成的程序一定要下载至PLC中，配置才生效。组态王作为客户机的组态打开组态王开发软件，选择设备→COM1
双击“新建”，选择S7-200系列（TCP）→TCP[1] [2] 下一页
