西门子PLC转换指令

例：BCDI AC0

图4 BCD码到整数

2、整数到BCD码

IBCD，整数转换为BCD码指令。使能输入有效时，将整数输入数据IN转换成BCD码类型，并将结果送到OUT输出。输入数据IN的范围为0~9999。

指令格式：IBCD OUT

例：IBCD AC0

图5 整数到BCD码

（五）程序实例

模拟量控制程序中的数据类型转换。将模拟量输入端采样值由整数转换为双整数，然后由双整数转换为实数，再除以一个比例因子得到PLC可以处理的范围内的值。

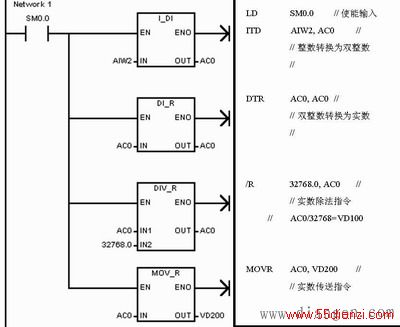

图6 程序实例二、编码和译码

1、编码

ENCO，编码指令。使能输入有效时，将字型输入数据IN的最低有效位（值为1的位）的位号输出到OUT所指定的字节单元的低4位。即用半个字节来对一个字型数据16位中的1位有效位进行编码。
使能流输出ENO断开的出错条件：SM4.3（运行时间）；0006（间接寻址）。

指令格式： ENCO IN, OUT

例： ENCO AC0, VB0

以本指令为例，指令执行情况如表所示。

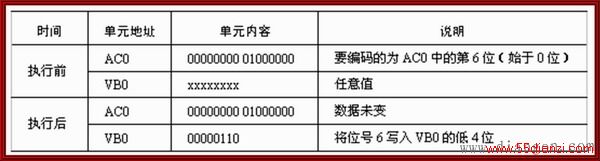

图7 编码指令执行结果

2、译码

DECO，译码指令。使能输入有效时，将字节型输入数据IN的低4位所表示的位号对OUT所指定的字单元的对应位置1，其他位置0。即对半个字节的编码进行译码来选择一个字型数据16位中的1位。
使能流输出ENO断开的出错条件：SM4.3（运行时间）；0006（间接寻址）。

指令格式： DECO IN, OUT

例： DECO VB0, AC0

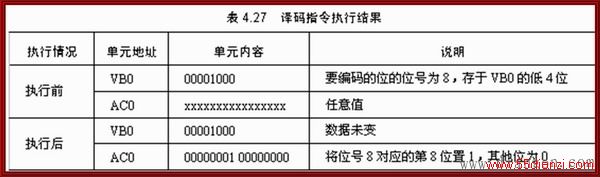

图8 译码指令执行结果 三、七段码

SEG，七段码指令

使能输入有效时，将字节型输入数据IN的低4位有效数字产生相应的七段码，并将其输出到OUT所指定的字节单元。

 四、字符串转换

1、指令种类

◆ ASCII码转换16进制指令
◆ 16进制到ASCII码
◆ 整数到ASCII码
◆ 双整数到ASCII码
◆ 实数到ASCII码

2、指令介绍

下面仅以ASCII码转换16进制指令为例说明字符串与其他数据类型之间的转换。

ATH，ASCII码转换16进制指令：

指令盒中有3个操作数：IN，开始字符的字节地址，字节类型；LEN，字符串的长度，字节类型，最大长度为255；OUT，输出目的开始字节地址，字节类型。使能输入有效 时，把从IN开始的长度为LEN的ASCII码转换为16进制数，并将结果送到OUT开始的字节进行输出。

3、程序实例

以上面的指令为例，条指令的执行结果如表所示，程序如图所示。

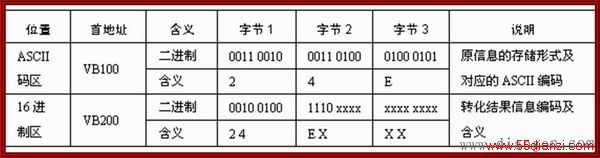

图9 指令ATH执行结果

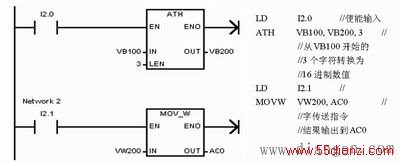

图10 程序实例
