西门子PLC转换指令

转换指令是指对操作数的类型进行转换，包括数据的类型转换、码的类型转换以及数据和码之间的类型转换。

（一）字节与整数

1、字节到整数

BTI，字节转换为整数指令。使能输入有效时，将字节输入数据IN转换成整数类型，并将结果送到OUT输出。字节型是无符号的，所以没有符号扩展。
使能流输出ENO断开的出错条件：SM4.3 (运行时间)；0006 (间接寻址)。

指令格式： BTI IN, OUT

例： BTI VB0, AC0

2、整数到字节

ITB，整数转换字节指令。使能输入有效时，将整数输入数据IN转换成字节类型，并将结果送到OUT输出。输入数据超出字节范围（0~255）则产生溢出。
移位指令影响的特殊存储器位：SM1.1（溢出）。
使能流输出ENO断开的出错条件：SM1.1（溢出）；SM4.3（运行时间）；0006（间接寻址）。

指令格式： ITB IN, OUT

例： ITB AC0, VB10

（二）整数与双整数

1、双整数到整数

DTI，双整数转换为整数指令。使能输入有效时，将双整数输入数据IN转换成整数类型，并将结果送到OUT输出。输入数据超出整数范围则产生溢出。
移位指令影响的特殊存储器位：SM1.1（溢出）。
使能流输出ENO断开的出错条件：SM1.1（溢出）；SM4.3（运行时间）；0006（间接寻址）。

指令格式： DTI IN, OUT

例： DTI AC0, VW20

2、整数到双整数

ITD，整数转换为双整数指令。使能输入有效时，将整数输入数据IN转换成双整数类型（符号进行扩展），并将结果送到OUT输出。
使能流输出ENO断开的出错条件：SM4.3（运行时间）；0006（间接寻址）。

指令格式：ITD IN, OUT

例：ITD VW0, AC0

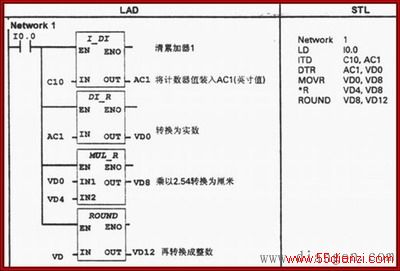

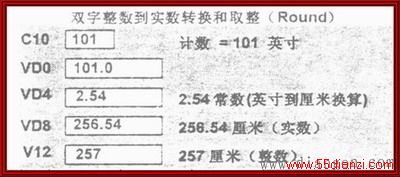

（三）双整数与实数

1、实数到双整数

2、双整数到实数

DTR，双整数转换实数指令。使能输入有效时，将双整数输入数据IN转换成实型，并将结果送到OUT输出。
使能流输出ENO断开的出错条件：SM4.3（运行时间）；0006（间接寻址）。

指令格式： DTR IN, OUT

例： DTR AC0, VD100

（四）整数与BCD码

1、BCD码到整数

BCDI，BCD码转换为整数指令。使能输入有效时，将BCD码输入数据IN转换成整数类型，并将结果送到OUT输出。输入数据IN的范围为0~9999。

指令格式：BCDI OUT
