热电偶硬件接线及测试介绍

热电偶硬件接线及测试介绍

点击数:7366 次   录入时间:03-04 11:38:04   整理:http://www.55dianzi.com   PLC入门
A、选择合适的K型热电偶;
K型热电偶的温度测量范围和允许误差如表1所示。

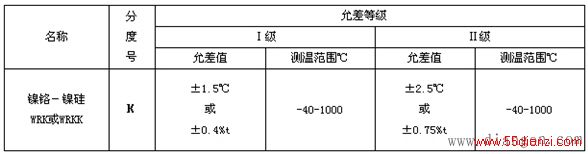

表1 K型热点偶的温度测量范围和允许误差
B、按照图1进行接线(注意:热电偶电线的方向不能接反);
由于本课题需要采用晶体管输出的PLC(固态继电器输出),因此选择PLC为CPU224 DC/DC/DC,工作电源为24VDC,扩展模块EM231 4TC的电源也为24VDC。


图1 K型热电偶与PLC连接示意
接线完成后,设置EM231 4TC的DIP设置:SW3为1,SW1/2/5/6/7/8为0。
C、上电进行温度测试。
编程采用MOV_W语句进行测试。
在测试中,可以用热水和冷水进行测试,并与温度计进行比较。
D、对于不同类型的热电偶与PLC的内部值对应关系请查询相关手册。
