3 外接开关量信号和PLC输入电路的连接
PLC外接的输入信号，除了像按钮一些干节点信号外，现在一些传感器还提供NPN和PNP集电极开路输出信号。干节点和PLC输入模块的连接比较简单，这里主要不再缀述。而对于不同的PLC输入电路，到底是使用NPN输入还是PNP输入有时感到无所适从。下面主要介绍一下这两种输入和PLC输入电路的连接。
3.1 NPN和PNP输出电路的形式

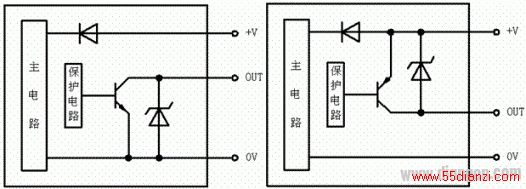

如图8和图9所示，分别是NPN和PNP输出电路的一种形式。
图8 NPN集电极开路输出 图9 PNP集电极开路输出
从图8和图9可以看出，NPN集电极开路输出电路的输出OUT端通过开关管和0V连接，当传感器动作时，开关管饱和导通，OUT端和0V相通，输出0V低电平信号；PNP集电极开路输出电路的输出OUT端通过开关管和+V连接，当传感器动作时，开关管饱和导通，OUT端和+V相通，输出+V高电平信号。
3.2 NPN和PNP输出电路和PLC输入模块的连接
3.2.1 NPN集电极开路输出
由以上分析可知，NPN集电极开路输出为0V，当输出OUT端和PLC输入相连时，电流从PLC的输入端流出，从PLC的公共端流入，此即为PLC的漏型电路的形式，即：NPN集电极开路输出只能接漏型或混合式输入电路形式的PLC，连接图如图10所示：

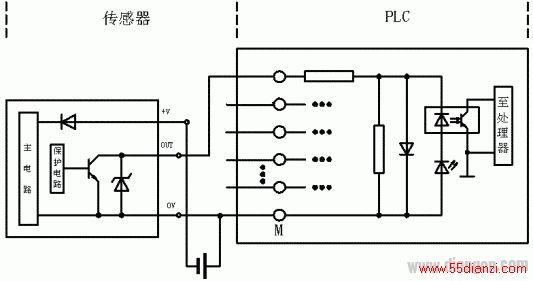

10 NPN集电极开路输出和PLC的连接
3.2.2 PNP集电极开路输出
