PLC数字量输入电路的形式介绍

2.3.2 源型输入电路

    图3所示的电路也是源型输入电路的形式，此时，电流的流向正好和漏型的电路相反。源型输入电路的电流是从PLC的输入端流进，而从公共端流出，即公共端接外接电源的负极。

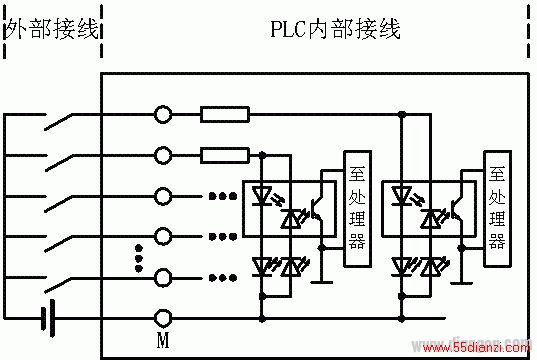

如果所有输入回路的二极管的阴极相连，就构成了共阴极电路，如图6所示：

图6 共阴极电路

    三菱A系列PLC的AX80/81/82及Q系列的QX80/81的输入模块均属于此类输入电路。

2.3.2 混合型输入电路

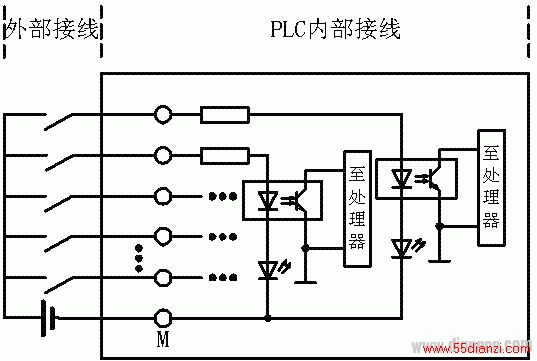

因为此类型的PLC 公共端既可以流出电流，也可以流出电流（既PLC公共端既可以接外接电源的正极，也可以接负极），同时具有源输入电路和漏输入电路的特点，所以我们可以姑且把这种输入电路称为混合型输入电路。其电路形式如图7所示。

图7 混合型电路

作为源输入时，公共端接电源的负极；作为漏输入时，公共端接

电源的正极。这样，可以根据现场的需要来接线，给接线工作带来极大的灵活。

    三菱A系列PLC的AX50-S1/60-S1/70/71/81-S1及Q系列的QX70/71/72。

这里需要说明的是，三菱和SIEMENS关于“源输入”和“漏输入”电路的划分正好相反，以上是按三菱的划分方法来介绍的，这点在使用过程中要注意。
