十字路口双向交通灯PLC自动控制系统软硬件

十字路口双向交通灯PLC自动控制系统软硬件

点击数:7723 次   录入时间:03-04 11:44:18   整理:http://www.55dianzi.com   PLC入门

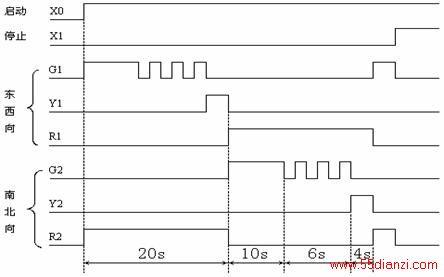

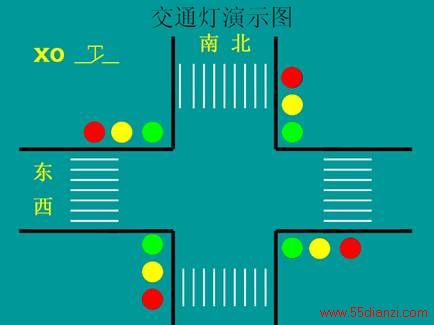

1、十字路口双向交通灯自动控制系统动作要求如时序图所示。/plc/plcedit/UploadFile/2014821151019428.jpg/plc/plcedit/UploadFile/2014821151020602.jpg2、思考问题(1).该控制系统是否属于顺序控制?是哪种结构?PLC程序设计方法比较
   下面将经验设计法和顺序控制设计法进行适当比较,以便设计时选用。
    采用经验设计法设计梯形图时,不可能找出一种简单通用的设计方法。
    顺序控制设计法将整个程序分成了控制程序和输出程序两个部分。由于步是根据输出Y的状态划分的,所以M和Y之间具有很简单的逻辑关系,输出程序的设计极为简单。而代表步的辅助继电器或状态继电器的控制程序,不管多么复杂,其设计方法都是相同的,并且很容易掌握。
(2).该控制系统工作步如何划分?共有多少工作步?

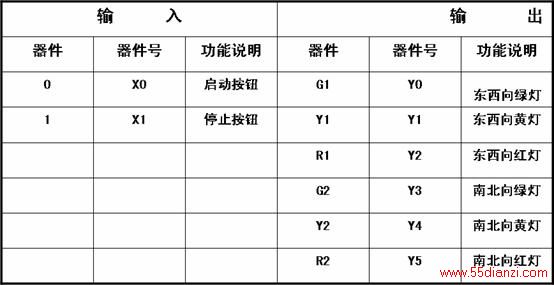

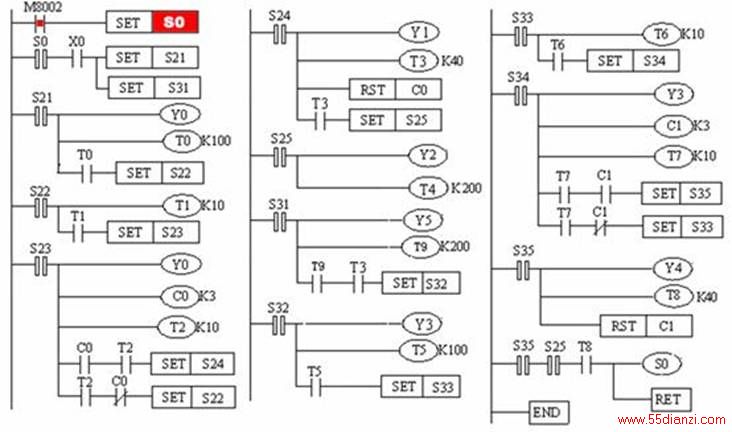

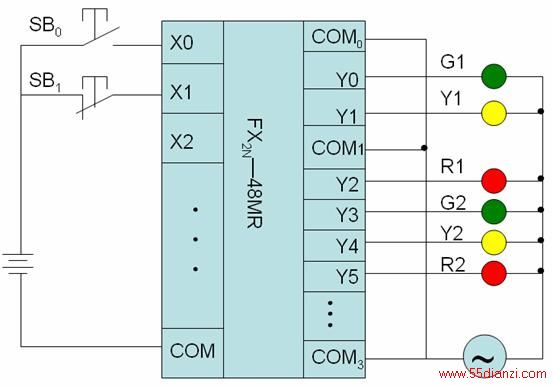

(3).输入/输出信号有那些?3、信号分配/plc/plcedit/UploadFile/2014821151021687.jpg4、硬件设计/plc/plcedit/UploadFile/2014821151022559.jpg5、功能图的绘制/plc/plcedit/UploadFile/2014821151022554.jpg6、梯形图程序/plc/plcedit/UploadFile/2014821151022659.jpg7、指令程序/plc/plcedit/UploadFile/2014821151023360.jpg
