S7-200 PLC的增减指令

S7-200 PLC的增减指令

点击数:7477 次   录入时间:03-04 11:50:32   整理:http://www.55dianzi.com   PLC入门

 增减指令又称为自动加1和自动减1指令,可分为字节增/减指令( INCB/DECB)、字增/减指令( INCW/DECW)和双字增减指令(INCD/DECD)。下面仅介绍常用的字节增/减指令。

    字节增指令的指令格式如图5-20所示,字节减指令的指令格式如图5-21所示。

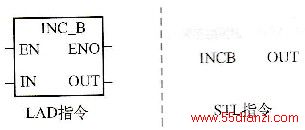

5-20 字节增指令的指令格式



5-21 字节减指令的指令格式

    字节增/减指令的指令功能是,当EN有效时,将一个1字节长的无符号数IN自动加(减)1,得到的8位结果保存在OUT中。

    在梯形图中,若INOUT为同一存储单元,执行该指令后,IN单元字节数据自动加(减)1
