指令格式中各部分内容说明如下：
（1）控制条件
控制条件的数量和意义随功能指令的不同而变化。控制条件存入堆栈寄存器中，其顺序是固定不变的。
（2）指令

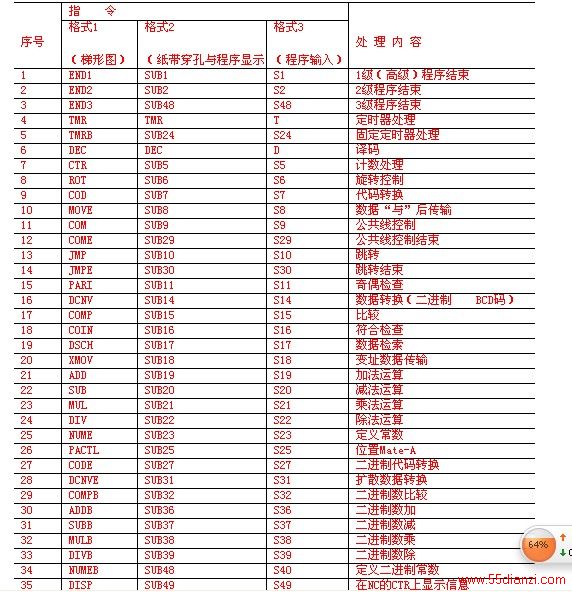

功能指令的种类见表5-4
指令的三种格式，格式1用于梯形图；格式2用于纸带穿孔和程序显示；格式3是用编程器输入程序时的简化指令。对TMR和DEC指令在编程器上有其专用指令键，其他功能指令则用SUB键和其后的数字键输入。
（3）参数
功能指令不同于基本指令，可以处理各种数据，也就是说数据或存有数据的地址可作为功能指令的参数，参数的数目和含义随指令的不同而不同。
（4）输出
功能指令的执行情况可用一位“1”和“0”表示时，把它输出到Wl继电器，Wl继电器的地址可随意确定。但有些功能指令不用Wl，如MOVE、COM、JMP等。
（5）需要处理的数据
由功能指令管理的数据通常是BCD码或二进制数。如4位数的BCD码数据是按一定顺序放在两个连续地址的存储单元中，分低两位和高两位存放。例如BCD码1234被存放在地址200和201中，则200中存低两位（34），201中存高两位（12）。在功能指令中只用参数指定低字节的200地址。二进制代码数据可以由l字节、2字节、4字节数据组成，同样是低字节存在最小地址,在功能指令中也是用参数指定最小地址。
