模拟量是自动化应用中最常见的信号传递方式，是CP1 系列主要输入输出方式之一。
（1）模拟量输入
① 使用模拟量输入时，保证输入电压电流在规定范围内，不能超过最大额定输入 。 CP1H 内置模拟量输入范围：

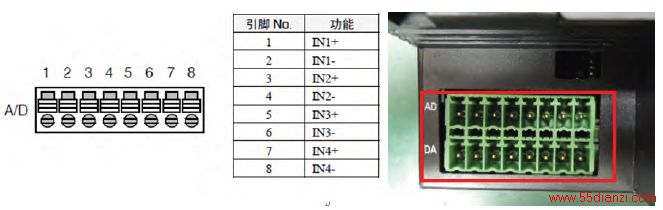

② 接线：请注意接线时＋ / －极性不要接反 。
布线请使用带屏蔽的2 芯双绞线，且与动力线分开布线。
③ 硬件设置：请注意切换电压/ 电流输入时对应的开关或接线端子，否则可能烧坏输入回路。

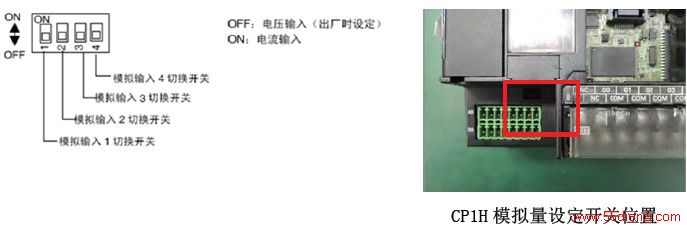

a.CP1H 内置模拟量通过开关切换输入电压或电流：
b.CPM1A-AD 扩展模拟量输入模块通过端子切换输入电压或电流。

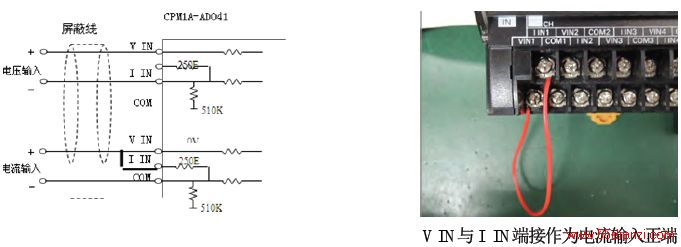

用作电流输入时，V IN 点要与I IN 点短接作为电流输入正端。如下接线图。
（2）模拟量输出
