SIMATIC PLC 计时器的使用

大家在编写STEP 7程序时，会经常用到Timer计时器，但在使用过程中有很多疑问，感觉有时候程序执行与自己所想要得结果有出入，逻辑上分析看不出有任何问题，那么为什么会有这样的现象呢？Timer计时器的执行与CPU的程序扫描周期有什么关系呢？我们应该如何来使用Timer呢？

我们会在以下针对此话题通过相关的程序进行讨论，期间也会有西门子工程师上线与大家交流。希望通过这次讨论使大家在今后能更好的理解和使用Timer计时器。

请首先让我们来一起关注以下两个问题：

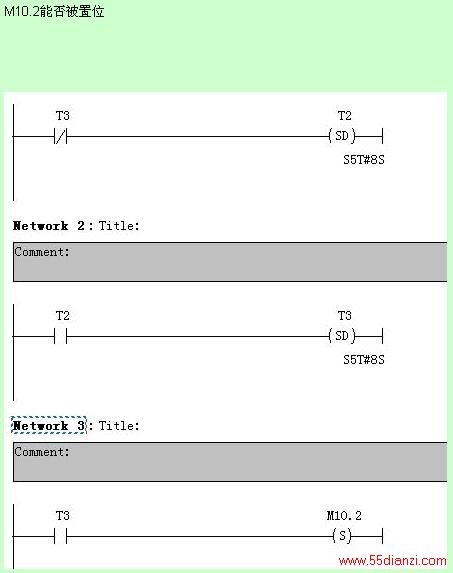

1）下图中，M10.2能否被置位？

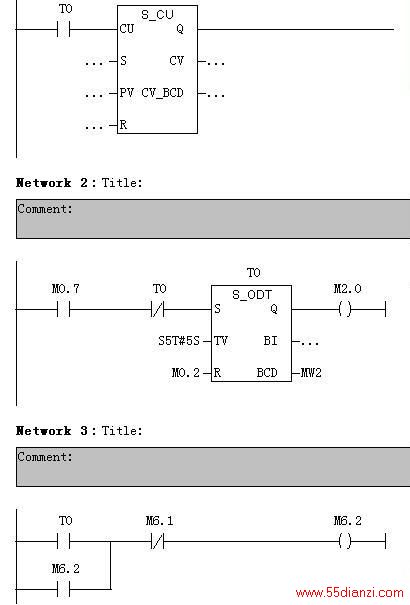

2）下图中，S_CU计数有无问题，M6.2能否被置位？

上述两个问题其实是时间继电器的动作问题，即时间继电器的动作是下个cpu的扫描周期，所以1、2两个问题的m10.2和m6.2均不能置位，如果把它们放在时间继电器的前面就可以置位了

第一个问题M10.2不能被置位.

原因:SD为接通延时定时器线圈。CPU开始运行时,通过T3常闭T2时间继电器进行计时,计时时间8S到,通过T2常闭T3时间继电器进行计时,计时时间8S到时,根据程序执行顺序,T3常闭断开,T2时间继电器停止,则输出为0,从而使T3时间继电器停止,输出也为0,因此,M10.2无法被置位，同时又开始了新一轮的计时。

注意：当计时器计时时间到时，如果输入端仍然为1时，才输出1。

第二个问题：

1、S_CU计数有问题，没有指定计数器的标识号，预置值，置位输入端，复位输入端等.无法进行计数。

2、M6.2不能被置位!
