“内装型”PLC（或称“内含型”PLC、“集成式”PLC）从属于CNC装置，PLC与NC间的信号传送在CNC装置内部即可实现。PLC与MT间则通过CNC输入／输出接口电路实现信号传送（如图1所示）。

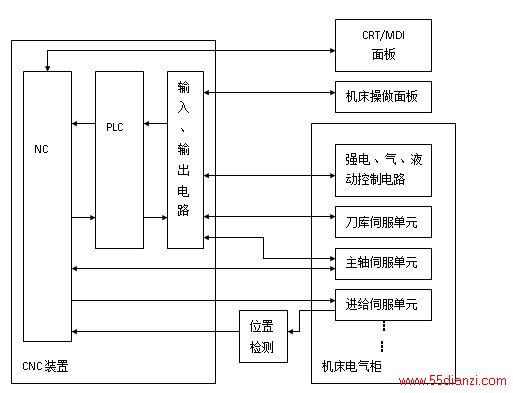

图1 具有内装型PLC的CNC机床系统框图
内装型PLC有如下特点：
1）内装型PLC实际上是CNC装置带有的PLC功能，一般是作为一种基本的或可选择的功能提供给用户。
2）内装型PLC的性能指标（如：输入／输出点数，程序最大步数，每步执行时间、程序扫描周期、功能指令数目等）是根据所从属的CNC系统的规格、性能、适用机床的类型等确定的。其硬件和软件部分是被作为CNC系统的基本功能或附加功能与CNC系统其他功能一起统一设计、制造的。因此，系统硬件和软件整体结构十分紧凑，且PLC所具有的功能针对性强，技术指标亦较合理、实用，尤其适用于单机数控设备的应用场合。
3）在系统的具体结构上，内装型PLC可与CNC共用CPU，也可以单独使用一个CPU；硬件控制电路可与CNC其他电路制作在同一块印刷板上，也可以单独制成一块附加板，当CNC装置需要附加PLC功能时，再将此附加板插装到CNC装置上，内装PLC一般不单独配置输入／输出接口电路，而是使用CNC系统本身的输入／输出电路；PLC控制电路及部分输入／输出电路（一般为输入电路）所用电源由CNC装置提供，不需另备电源。
