KSK1设置P+F远程IO 模块及在step7中组态

所用模块：
P+F电源模块KFD2.EB2.B
KSD2.GW.PRO 网关
KSD2.CI-s-Ex
P+F网关连PC用串口电缆

KSD2.GW.PRO 设置：
d=ADR EXT(地址设为4),显示为:04d,G=BAUD PAR,设为19.2（显示为19G）
A=NORM，b=ADD INT，C=CHK INT,E=ADR PAR,F=BAUD INT为默认值
运行KSK1

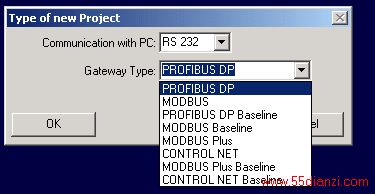

Project-->new

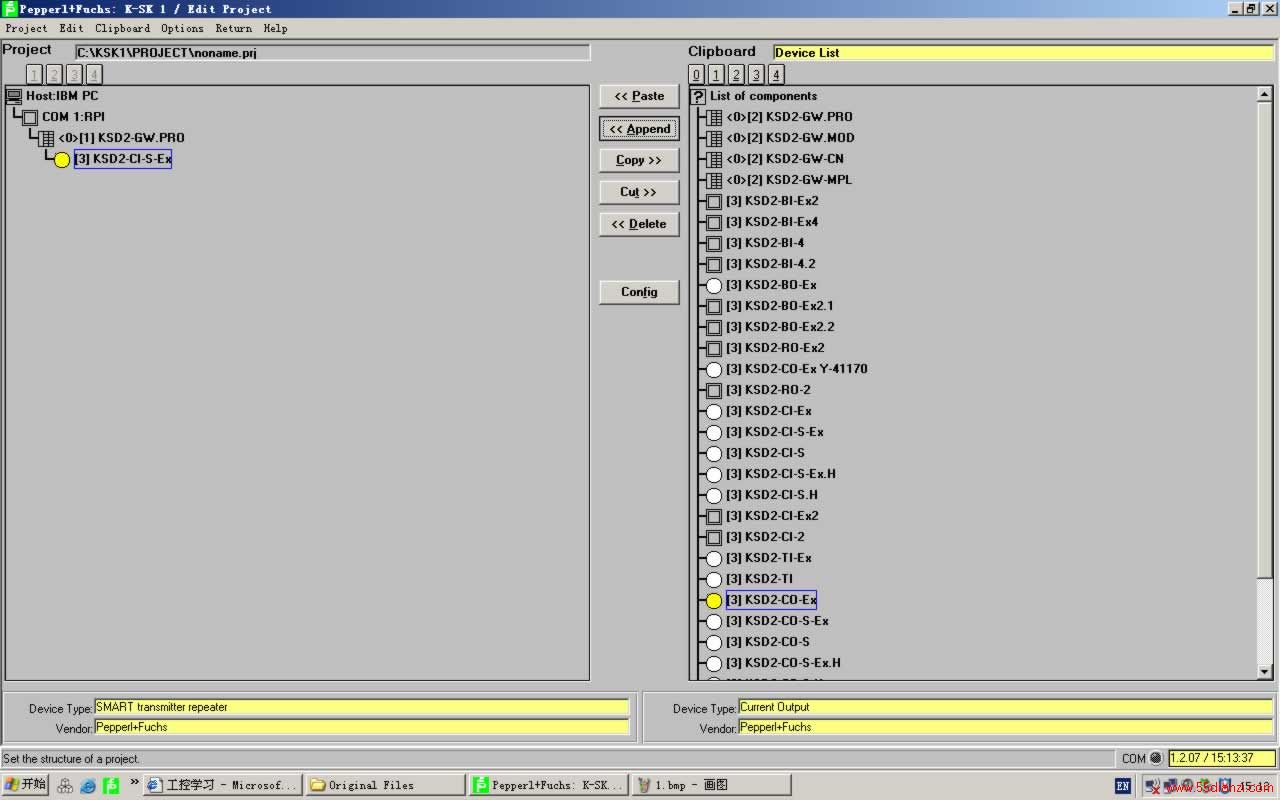

选中右边的模块，点append添加

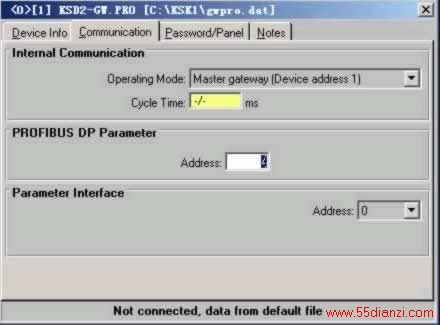

return-->close and return to main menu-->F5设置KSD2.GW.PRO Profibus dp parameter,地址设为4，与KSD2.GW.PRO中地址设置一致

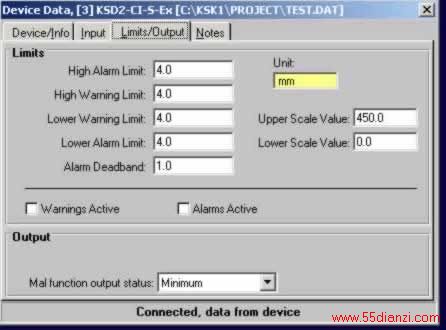

选中KSD2.CI-s-Ex模块，设置其输入信号和输出信号范围此处设置为input:4-20mA,output,单位为mm,对应量程为0-450

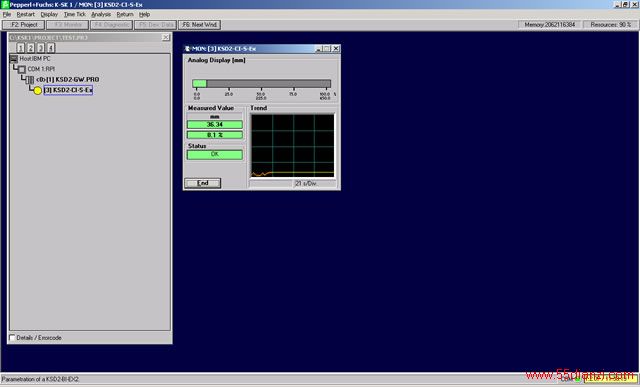

project-->download 后，connection-->establish connection在线监视如下：

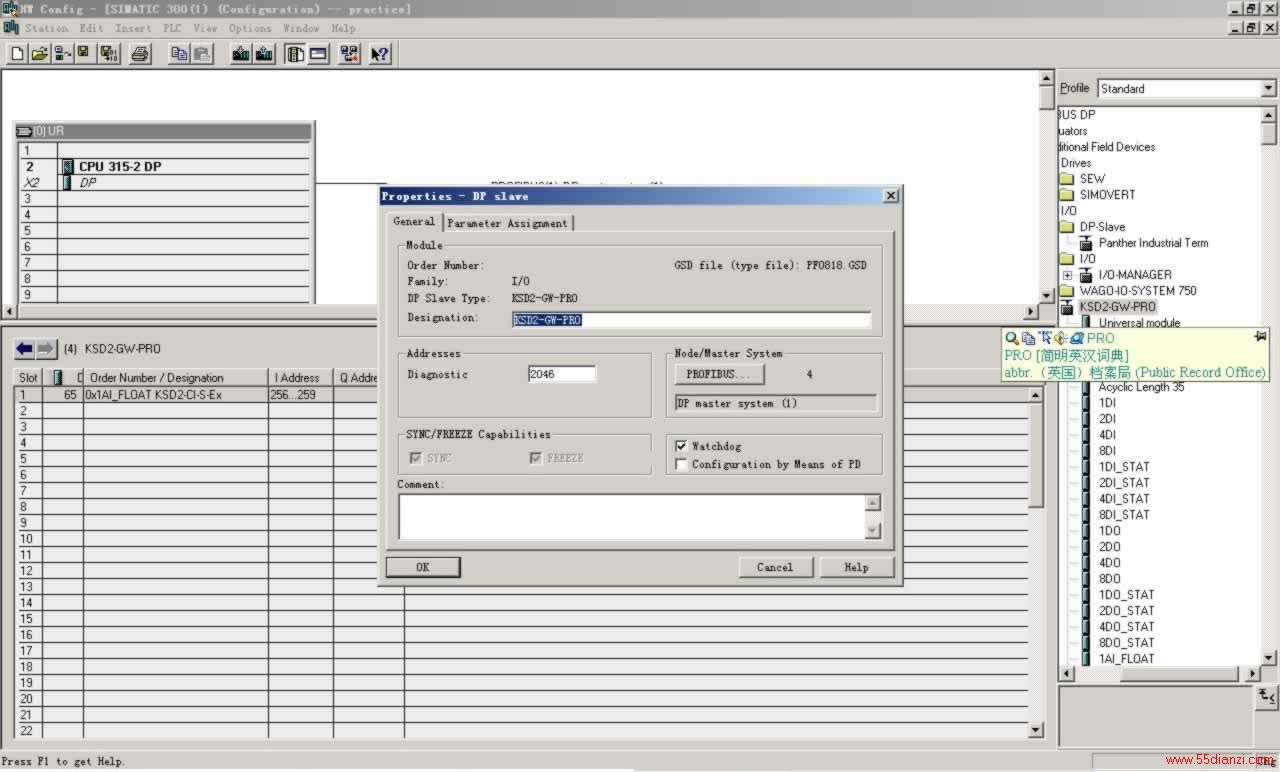

设置完成后，在step7中组态如下：
