三菱FX系列PLC辅助继电器(M)

三菱FX系列PLC辅助继电器(M)

点击数:7693 次   录入时间:03-04 11:42:13   整理:http://www.55dianzi.com   PLC入门
M600M601具有断电保持,所以在小车中途因停电停止后,一旦电源恢复,M600M601仍记忆原来的状态,将由它们控制相应输出继电器,小车继续原方向运动。若不用断电保护辅助继电器当小车中途断电后,再次得电小车也不能运动。

3.特殊辅助继电器

PLC内有大量的特殊辅助继电器,它们都有各自的特殊功能。FX2N系列中有256个特殊辅助继电器,可分成触点型和线圈型两大类

1)触点型  其线圈由PLC自动驱动,用户只可使用其触点。例如:

M8000:运行监视器(在PLC运行中接通),M8001M8000相反逻辑。

M8002:初始脉冲(仅在运行开始时瞬间接通),M8003M8002相反逻辑。

M8011M8012M8013M8014分别是产生10ms100ms 1s1min时钟脉冲的特殊辅助继电器。

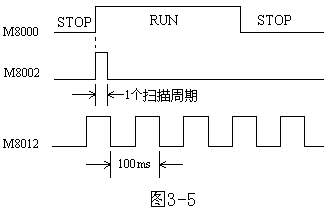

M8000M8002M8012的波形图如图2所示。



<!--[if !vml]--><!--[endif]-->



2  M8000M8002M8012波形图

2)线圈型  由用户程序驱动线圈后PLC执行特定的动作。例如:

M8033:若使其线圈得电,则PLC停止时保持输出映象存储器和数据寄存器内容。

M8034:若使其线圈得电,则将PLC的输出全部禁止。

M8039:若使其线圈得电,则PLCD8039中指定的扫描时间工作。

四、状态器(S

状态器用来纪录系统运行中的状态。是编制顺序控制程序的重要编程元件,它与后述的步进顺控指令STL配合应用。

如图3-6所示,我们用机械手动作简单介绍状态器S
