辅助继电器是PLC中数量最多的一种继电器，一般的辅助继电器与继电器控制系统中的中间继电器相似。
辅助继电器不能直接驱动外部负载，负载只能由输出继电器的外部触点驱动。辅助继电器的常开与常闭触点在PLC内部编程时可无限次使用。
辅助继电器采用M与十进制数共同组成编号（只有输入输出继电器才用八进制数）。
1．通用辅助继电器（M0～M499）
FX2N系列共有500点通用辅助继电器。通用辅助继电器在PLC运行时，如果电源突然断电，则全部线圈均OFF。当电源再次接通时，除了因外部输入信号而变为ON的以外，其余的仍将保持OFF状态，它们没有断电保护功能。通用辅助继电器常在逻辑运算中作为辅助运算、状态暂存、移位等。
根据需要可通过程序设定，将M0～M499变为断电保持辅助继电器。
2．断电保持辅助继电器（M500～M3071）
FX2N系列有M500～M3071共2572个断电保持辅助继电器。它与普通辅助继电器不同的是具有断电保护功能，即能记忆电源中断瞬时的状态，并在重新通电后再现其状态。它之所以能在电源断电时保持其原有的状态，是因为电源中断时用PLC中的锂电池保持它们映像寄存器中的内容。其中M500～M1023可由软件将其设定为通用辅助继电器。

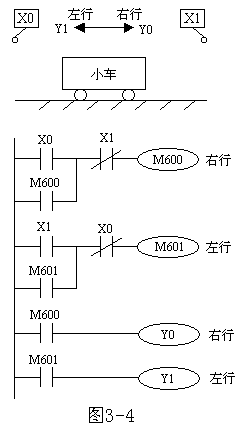

下面通过小车往复运动控制来说明断电保持辅助继电器的应用，如图1所示。
<!--[endif]-->
图1 断电保持辅助继电器的作用
小车的正反向运动中，用M600、M601控制输出继电器驱动小车运动。X1、X0为限位输入信号。运行的过程是X0= ON→M600=ON→Y0=ON→小车右行→停电→小车中途停止→上电（M600=ON→Y0=ON）再右行→X1=ON→M600=OFF、M601=ON→Y1=ON（左行）。可见由于
