前段时间改造旧设备，遇到了一块FX30DU-E的操作面板。
呵呵，以前没有遇到过，应该挺老的了吧。从网上东查西找，才搞定了怎么用电脑跟它通讯，并上传和下载程序。虽然过程不太复杂，但也有几项需要注意的地方。
1.首先是准备资料。
1.1编程软件版本：SW0PC-FXDU/WIN-C。

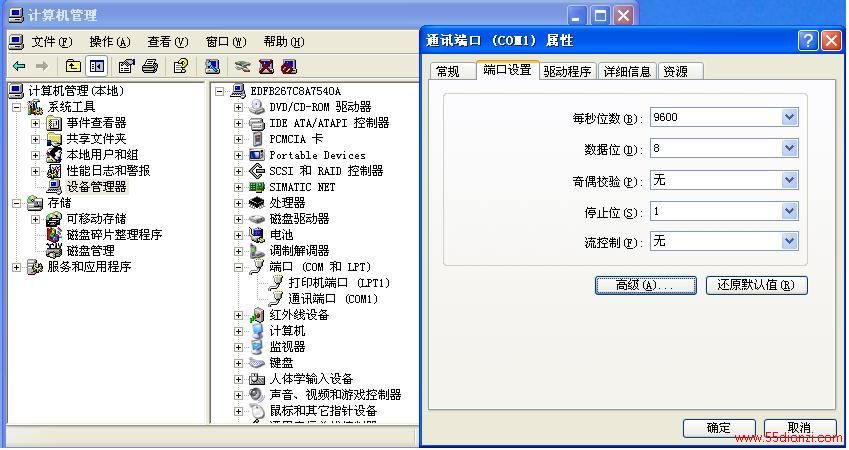

1.2电脑端口设置：
'750')this.width='750';if(this.height>'1200')this.height='1200';" border=0>

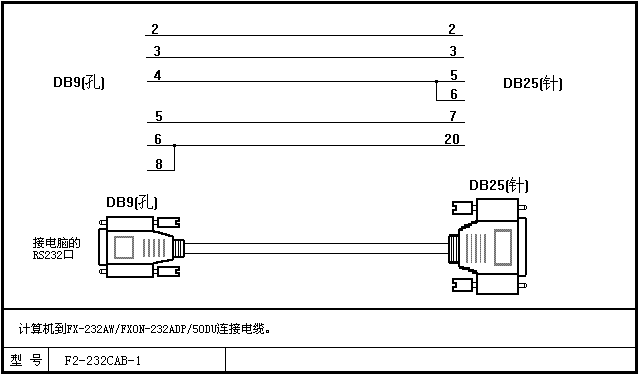

1.3通讯线缆制作方法：F2-232CAB-1
'750')this.width='750';if(this.height>'1200')this.height='1200';" border=0>
OK，这样的话，需要的软硬件准备工作就已经作完了。但是直接将通讯线插到电脑上和DU连接起来就可以了吗？不一定。因为，DU上也是需要一些设置的。

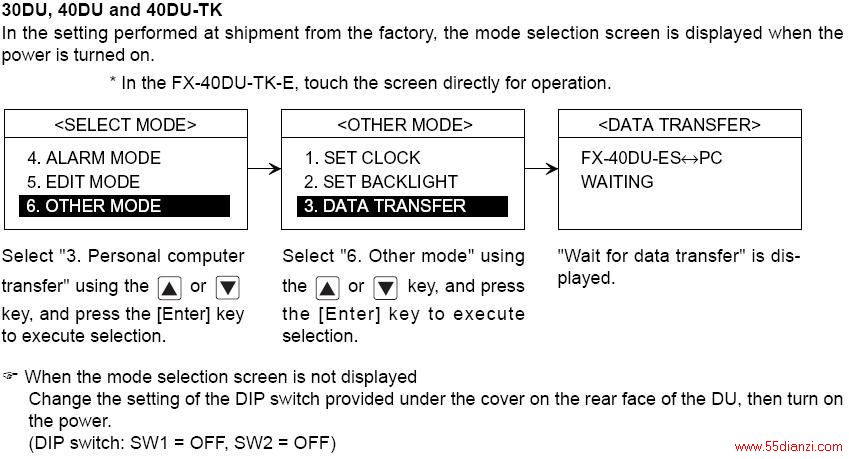

2.人机设置步骤：（参照FX-PCS-DU_WIN-E SOFTWARE MANUAL）
'750')this.width='750';if(this.height>'1200')this.height='1200';" border=0>
2.1根据以上提示，首先检查DU后盖的DIP开关设置情况，其SW1和SW2都要设置在OFF状态。
2.2将DU重新上电，进入模式选择画面，选择“OTHER MODE”；
2.3进入“OTHER MODE”后，选择“DATA TRANSFER”模式；
2.4这样DU就会等待与电脑的通讯了。
好了，现在终于可以打开FXDU/WIN了。

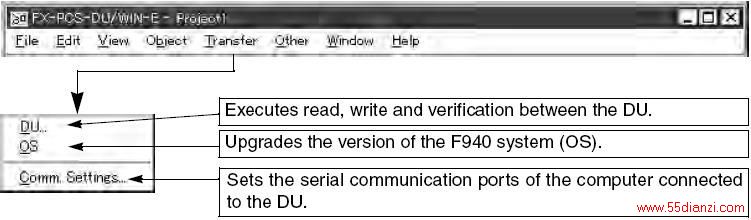

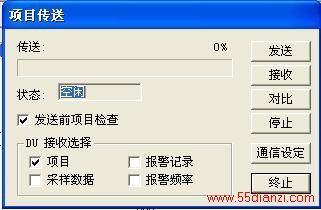

3. 打开SW0PC-FXDU/WIN-C软件，选择传送――通讯口设置，看端口选择是否与电脑通讯端口一致。然后选择传送――DU，进入项目传送页面。
'750')this.width='750';if(this.height>'1200')this.height='1200';" border=0>
'750')this.width='750';if(this.height>'1200')this.height='1200';" border=0>
然后点击“接收”，传送栏就会显示文件传输进度，达到100%时，就将整个文件下载下来了。
我是在操作过程中没有首先阅读手册，直接联线试验，结果搞了好久，事倍功半啊。
希望这个案例，对大家以后的工程能有所帮助。
