EC20 PLC调试小工具介绍
点击数：7989 次 录入时间：03-04 12:02:40 整理：http://www.55dianzi.com PLC入门
通常,电脑只有一个串行口,在调试PLC和触摸屏控制系统时,往往需要经常拔插通信电缆,这样容易损坏通信端口,调试效率也很低.
我们自制了一个转接合, 调试时按图1接线,如果把开关S打到PLC端,则PC和EC20通信;如果把开关S打到HMI端,则PC和触摸屏通信,免去了反复拔插的麻烦.
转接合是由早期打印共享器内的25刀双投开关改装而成,图1中S实际上是9刀双投开关.图2是通信电缆表.
图1接线适用于PLC和触摸屏是RS232 通信情形.
这个方法同样适用于调试其它品牌的PLC和触摸屏.可供同行借鉴.

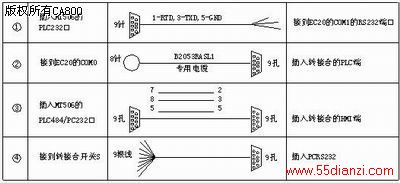

图2 通信电缆
