F900GOT与西门子S7-200系列PLC连接方案
F900GOT与西门子S7-200系列PLC连接方案
点击数：7373 次 录入时间：03-04 11:49:09 整理：http://www.55dianzi.com PLC维护
1． 将PC/PPI电缆（RS232C/RS485）PPI端的接头接至S7-200 PLC，将PC端的接头接至F900GOT的RS232C口。
2． 将F900 GOT的目标站号（DST站号）与S7-200系列PLC的PLC地址设成一样。

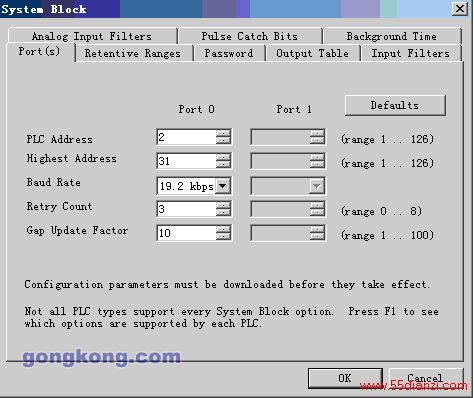

3． 在STEP 7-Micro/WIN 32软件的“View/System Block”中进行如下设定：
4． 设定PC/PPI电缆上的DIP开关如下：
开关 1 2 3 4 5
0 0 1 0 0
