1．置位指令S
置位指令S (SET)的STL指令格式如下。
S bit．N
其功能是让从bit（位）开始的N个元件（位）置1并保持。其中，N的取值为1- 255。
2．复位指令R
复位指令R (RESET)的STL指令格式如下。
R bit．N
其功能是让从bit（位）开始的N个元件（位）置0并保持。其中，N的取值为1-255。

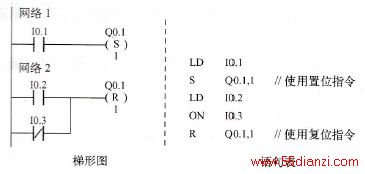

置位和复位指令的梯形图及语句表综合示例如图3-13所示。
图3-13 置位、复位指令综合示例
在图3-13程序中，当I0.1常开触点接通时，则Q0.1被置位“1”，之后即使I0.1触点断开，Q0.1仍保持该状态不变；当I0.2接通或I0.3闭合，则Q0.1被复位“0”。
S和R指令的操作数为I、Q、M、SM、T、C、S、V和L。
