S7-200 PLC的逻辑块与指令

    逻辑块“与”指令ALD (And Load)用于并联电路块的串联连接。

    逻辑块是指以LD或LDN起始的一段程序，两条以上支路并联形成的电路叫并联逻辑块。如果将两个并联逻辑块串联在一起则需要使用ALD指令。

    该指令的梯形图及语句表综合示例如图3-11所示。

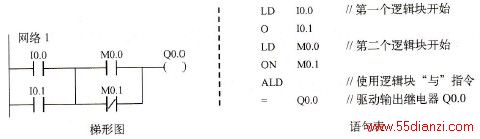

图3-11 ALD指令综合示例

    在图3 -11中，第一逻辑块实现I0.0与I0.1逻辑或操作，第二逻辑块实现M0.0与M0.1（常闭）逻辑或操作，然后实现这两个逻辑块的逻辑与操作，驱动Q0.0：

    注意

    1)逻辑块是以LD或LDN起始的一段程序，直至再次遇到LD或LDN，则表示上一逻辑段结束，新的逻辑段开始。

    2)该指令总是对其上方最近的两个逻辑块进行串联连接。

    3)经连接的逻辑块仍为逻辑块，可以嵌套使用逻辑块指令。

    4) ALD指令无操作数。
