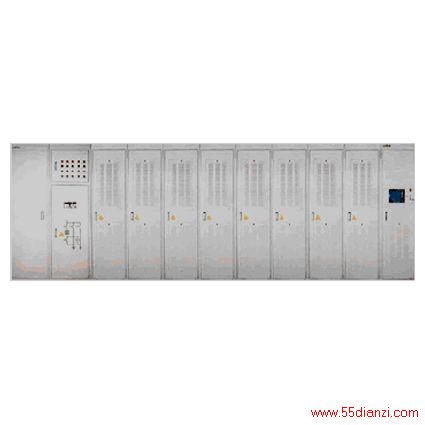

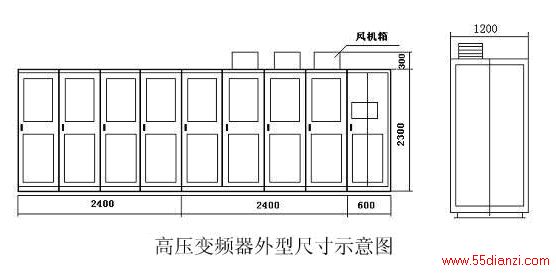

型号 JD-BP38-F 200KW-5000KW 适用电机功率 (KW) 200KW-5000KW (以 4 极电机为标准, 6-12 极电机按电流选型) 额 定 输 出 额定功率( KW ) 电机额定电压的额定功率: 200KW-5000KW 额定电流( A ) 电机额定电压的额定电流 过载能力 105% 连续, 120% 每 10 分钟允许 1 分钟, 150% 允许 1 分钟。 输出电压( KV ) 三相: 0-10KV 波形 多重化 SPWM 正弦波 输入电压 相数、频率、电压 三相, 50Hz , 10KV 允许波动 电压:- 20% — +15% ,频率: ± 10% 基 本 性 能 启动频率 1.1 — 5HZ 可设定 精度 模拟设定:最高频率设定值的 0.3% ( 25 — ± 100C )以下 数字设定:最高频率设定值的 0.1% (— 10 — + 500C )以下 分辨率 模拟设定:最高频率设定值的二千分之一 数字设定: 0.01HZ ( 99.99HZ 以下), 0.1HZ ( 100HZ 以上) 效率 > 98% ,额定输出时 功率因数 > 0.95 控 制 转矩特性 转矩提升 根据负载转矩调整到最佳值,可通过变频器基本参数中的( Fx , Vx )任意设置 启动转矩 大于 2 倍额定转矩 低频转矩 6Hz 时大于 1.6 倍的额定转速 制动转矩 大于额定转矩 加、减速时间 1 —— 32000S ,对加速,减速时间可以单独设定 电压 / 频率特性 由所选定的 V/F 曲线决定 PID 手动设定 PID 参数 附属功能 工作模态、 V/F 曲线、低频补偿、额定电流、电流保护界限界限设定 高压隔离 电磁耦合,多通道光纤传输 控制电源输入 AC 220V 5KVA 运 转 运转操作 就地(触摸屏、柜门开关、柜门电位器)操作、远距离外控操作,上位机操作(可选) 频率给定 触摸屏数字给定、柜门电位器模拟给定、多段速给定,远程模拟信号( DC0 — 5V 或 DC4 — 20mA )给定 运转状态输出 继电器状态输出,频率到达某些特征值时给出指示 触摸屏 输入 / 出电压、输入 / 出电流、设定值、各单元故障状态、运行状态、变压器状态等 保护功能 电机过电流、单元过电流、过压、欠压、过热、失速、缺相等 环 境 使用场所 室内,没有腐蚀或导电性气体、灰尘、直射阳光、海拔 1000 米以下(高海拔区可定制 环境温度 / 湿度 0 C0C ―― + 40 0C /20 - 90%RH 不结露 振动 5m / s 2( 0.6g 以下) 保存温度 - 20 ――+ 650C (适用运输等短时间的保存) 冷却方式及外壳防护等级 强迫风冷 /IP20 性能特点: 应用场合: 本型号主要为泵类、风机类负载而设计,节能效果明显。 注:用户有特殊要求的,可个性化定做,具体尺寸、技术参数等以技术协议为准。
1、安装、设定、调试简便;
2、空间电压矢量控制技术
3、瞬时停电再启动功能
4、载波移相控制技术
5、中性点漂移技术
6、适配普通异步电机
7、内置PID调节器
8、自带冷却风机
9、控制电源掉电,可保持正常运行
10、完善的通用变频器参数设定功能

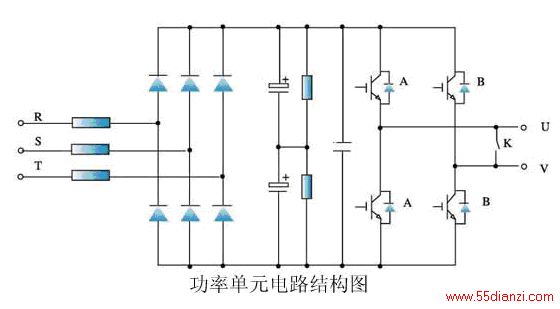

11、功率电路模块化设计,维护简单,互换性好
12、简体中文操作界面,彩色液晶触摸屏操作
13、内置PLC,易于改变控制逻辑关系,适应多变的现场需要
14、高压主回路与控制器光纤通讯,抗干扰性强,安全可靠
15、完善的故障监测、精确的故障保护及准确的定位显示和报警
16、输入功率因数高,电流谐波少,无须功率因数补偿、谐波抑制装置

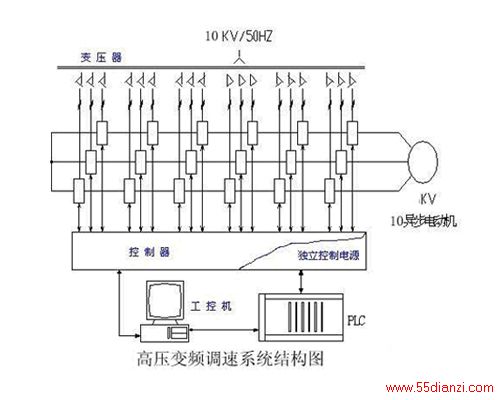

17、高-高电压源型变频器,直接6KV、10KV输入,直接6KV、10KV输出,不需要输出变压器或滤波器
18、只有控制电源无高压电可任意检测各点输出信号,控制器具有特色和创新
19、可接收和输出多路0~5V/4~20mA工业标准信号;以便于用户DCS系统接口

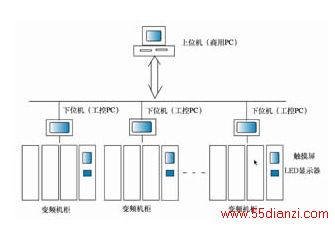

20、采用MODBUS、PROFIBUS等通讯协议,可实现与上位机的通讯

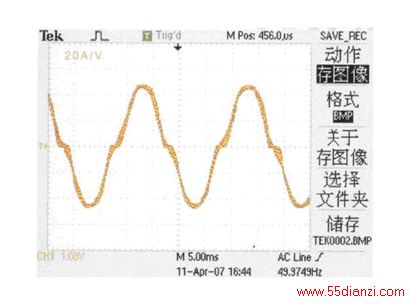

21、输出阶梯正弦PWM波形,无须输出滤波装置,对电缆、电机绝缘无损害,电机谐波少,减少轴承、叶片的机械振动
22、可四象限运行(根据用户需求定制),目前是四象限运行变频器国内为数不多的制造商之一。
23、国家重点新产品,国家火炬计划项目,中国名牌产品,技术水平国内领先
典型应用场合:高炉鼓风机、转炉风机、锅炉给水泵、大型输油泵、高压注水泵、矿井排水泵、矿井排风扇、自来水供水泵、中央空调压缩机等。

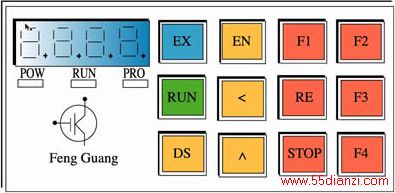

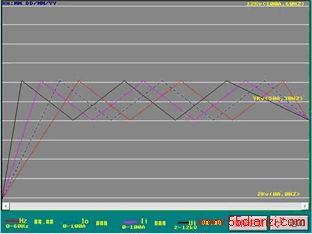

(1) 显示设置参数;
(2) 设定频率数值;
(3) 储存频率数值;
(4) 设定上升时间数值;
(5) 设定下降时间数值;
(6) 设定V/F曲线;
(7) 设定运行工作模式;
(8) 显示运行频率 ;
(9) 显示输出电流数值;
(10) 显示负载功率因数;
(11) 显示输入电压数值;
