爱德利电动车用直流无刷马达产品介绍

　

         电动车用直流无刷马达
     　　　爱德利直流无刷马达具特殊专利设计且采用钕铁錋磁铁(NdFeB)，马达体积很小并具有高功率及高扭力密度特性，再加上宽广的高效率运转转速范围，十分适合使用在电动车辆上，使电动车辆拥有较远的续航力，低速高扭力，低电磁干扰，免碳刷保养，皆是直流无刷马达独特的优点。多样化前瞻性的特点是提升产品性能的最好选择。　　　1.使用高磁能积钕铁錋稀钍磁铁(NdFeB)，具备体机小，功率高及扭力高特性，比传统马达高很多。2.具特殊专利设计，超低顿转扭矩。3.采用电子换相结构，低电磁干扰 ，免碳刷保养。4.超低的转子惯性，转子体积比传统感应马达及有刷马达小非常多，拥有较佳控制性能。5.马达内转子设计，线圈位于马达定子中，定子直接接触散热片，拥有极佳散热设计。6.采用电子换相结构，马达速度可达每分钟10,000转数以上。7.创新的马达设计，最佳的表现就是在重负载操作期间亦能够节省能源，在低速度行驶中，仍然具备有高的转矩输出。8.高效率范围比传统马达优越很多。9.慧型的驱动器功能设计，完全符合电动车辆需求。例如：电池的低电压保护、警报信号输出、安全保护开关、正转/反转切换、启动/停止…等等。10.完善自我保护功能设计，避免过热，过电流…等等条件，造成产品损坏。　　　　[ 直流无刷马达 VS.感应马达Vs. 有刷马达 ] 　TopicBrushless DC  MotorsInduction MotorDC Brush Motor体积小,重量轻◎X△转子惯性低◎X△高速度运转性能◎△X无转子铜损◎X△高效率◎△△温升低◎△X无整流子,无碳刷摩擦,无火花◎◎X低速扭力◎X△免保养◎◎X过负载能力◎X△◎ 优良          △ 普通          X 较差       　　[ 驱动器主要功能特点 ] [ 驱动器保护功能 ]

• 回升剎车
• 速度及转矩控制
• 蜂鸣器信号输出
• 锁匙开关
• 安全开关
• 正转 / 反转切换
• 失效时LED指示

• 过电流保护
• 马达过热保护
• 低电压保护
• 马达堵住保护
• 驱动器过热保护
• 马达相间短路保护

　　　 规格　型式BM-180BM-250BM-370BM-600ABM-600BBM-600C输入电压VDC243624484848额定转矩Kg-cm997126.87.69.3额定输出W180250370600600600额定速度RPM19502503000860077006300额定电流A98.718181816最大转矩Kg-cm2225040526070最大输出W270350550240024002400最大速度RPM25003103500900080007000最大电流A221548858585马达尺寸图号123444驱动器尺寸图号(mm)ABACCC　　型式BM-600XBM-1000BM-1500BM-2200BM-3700输入电压VDC4848484848额定转矩Kg-cm20.332.4848.7373.2118额定输出W10001000150022003700额定速度RPM48003000300030003000额定电流A2426395796最大转矩Kg-cm120100115145200最大输出W37002200250029004300最大速度RPM2700400040004500400最大电流A14095110140190马达尺寸图号56678驱动器尺寸图号(mm)DE　
*驱动器使用功能及保护功能因不同形式而有所区别

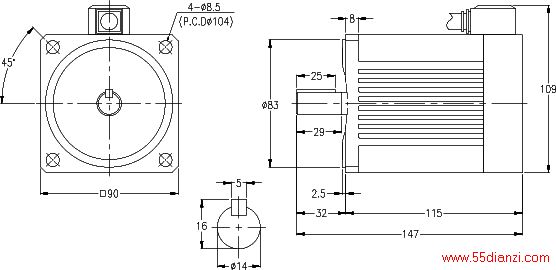

　　 马达外型图　    [ FIG-1 ]    　
　　     [ FIG-2 ]
