收获SOHO－VD交流驱动产品介绍

点击数：7228 次录入时间：03-04 11:47:46 整理：http://www.55dianzi.com 产品选型

产品特点

- 各种控制功能
- 变向减速控制功能
- 停止转矩控制功能
(在停止状态下，能发生 150%-200% 转矩)
- 自动调谐功能
- PID 控制功能
- 多台电机的控制操作
- 高效的故障解决功能
- 多样的功能和柔性启动
- 可脱式控制盘
- 监控采用RS485/232C 通信(提供工程程序)
- 利用Profibus通信(PROFIBUS DP)
- 采用CAN通信连接Device

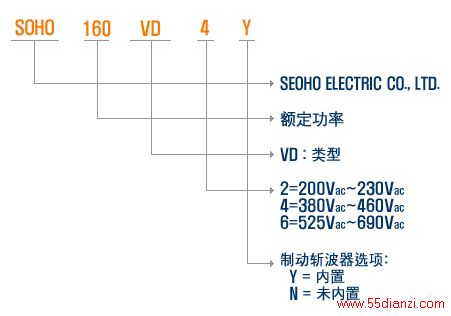

变频器形式

变频器容量选定

 I CT = 额定输出电流
 I CT max = 短期过载电流 1min/10min

输入电源 380V - 460V, 50/60Hz VD 系列SOHO 变频器类型电机输出额定电流外壳
规格
尺寸
W×H×D (mm)
重量 (kg)P[kW]ICT[A]ICTmax[A]SOHO 5.5 VD4
SOHO 7.5 VD4
5.5
7.5
13
18
20
27
M4170×365×1757SOHO 11 VD4
SOHO 15 VD4
SOHO 18.5 VD4
SOHO 22 VD4
11
15
18.5
22
24
32
42
48
36
48
63
72
M5255×372×25210SOHO 30 VD4
SOHO 37 VD4
SOHO 45 VD4
30
37
45
60
75
90
90
113
135
M6230×575×30023SOHO 55 VD4
SOHO 75 VD4
SOHO 90 VD4
55
75
90
110
150
180
165
225
250
M7250×850×33043SOHO 110 VD4
SOHO 132 VD4
SOHO 160 VD4
SOHO 200 VD4
110
132
160
200
210
270
325
410
315
405
472
615
M8496×860×37580SOHO 250 VD4
SOHO 315 VD4
250
315 510
600 715
900 M9590×1400×410200SOHO 400 VD44007501000M10796×1400×500290变频器容量

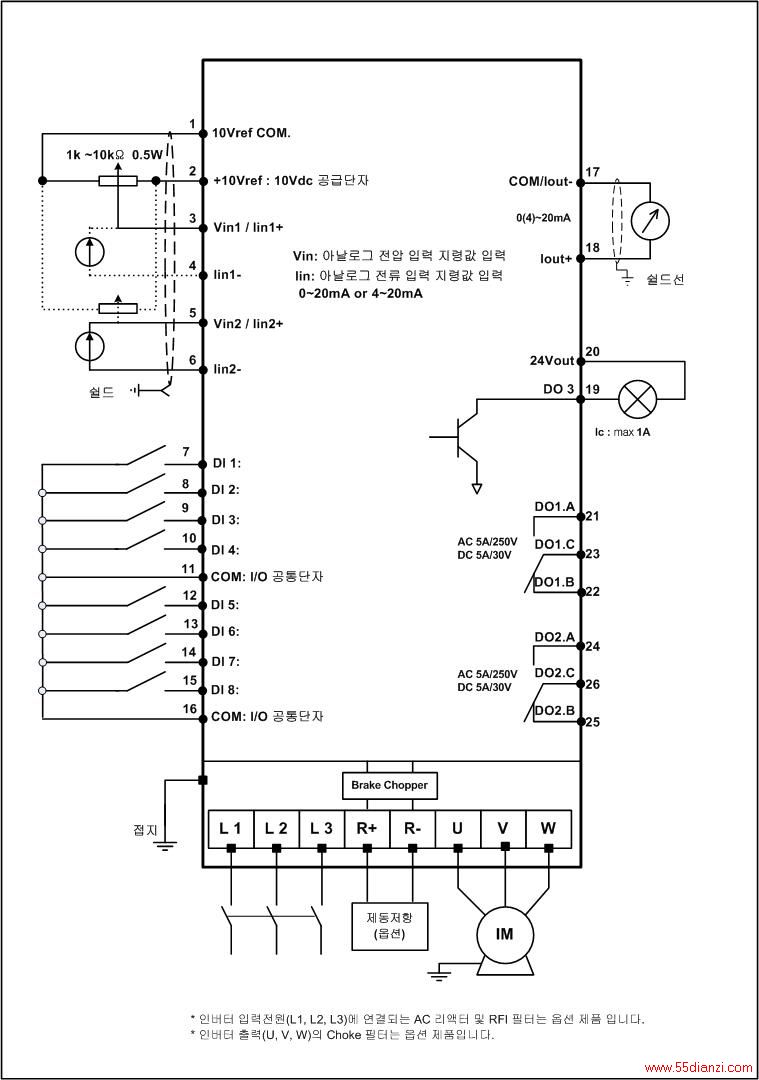

接线图

控制I/O端子的信号

No端子信号说明1Vref.COM电压指令公共端子电压调速信号的接地2
Vref.+10V
+10V 供给电压端子+10V 输出3
AI 1 . P
Vref (+)输入/ Iref (+)输入电压1 / 电流1给定值输入
  信号范围 : 0(-10VDC) ~ +10VDC
  信号范围 : 0(4) ~ 20mA4AI 1 . NIref (-)输入5AI 2 . PVref (+)输入 / Iref (+)输入电压2 / 电流2 给定值输入
  信号范围 : 0(-10VDC) ~ +10VDC
  信号范围 : 0(4) ~ 20mA6AI 2 . NIref (-)输入7DI 1数字量输入 1正向 (Forward Run)使用者可设定8DI 2数字量输入 2反向 (Reverse Run)9DI 3数字量输入 3使用者可设定 (参见参数设定)10DI 4数字量输入 4使用者可设定 (参见参数设定)11DI. COM数字量输入公共端子 12DI 5数字量输入 5使用者可设定 (参见参数设定)13DI 6数字量输入 6使用者可设定 (参见参数设定)14DI 7数字量输入 7使用者可设定 (参见参数设定)15DI 8数字量输入 8使用者可设定 (参见参数设定)16DI. COM数字量输入公共端子 17AO 1.N模拟量输出 (-) / DI.COM模拟量输出 (使用者可设定)
0~20mA / 4~20Ma18AO 1.P模拟量输出 (+)19DO3.OC数字量输出 3集电极开路 : 使用者可设定2024Vout24V 电源电压+24V 输出(DO3. 集电极开路输出用)21DO1.A数字量输出 1 (a-NO)输出继电器 (使用者可设定)22DO1.B 数字量输出 1 (b-NC)23DO1.C 数字量输出 1 (公共端子)24DO2.A数字量输出 2 (a-NO)输出继电器 (使用者可设定)25DO2.B 数字量输出 2 (b-NC)26DO2.C 数字量输出 2 (公共端子)

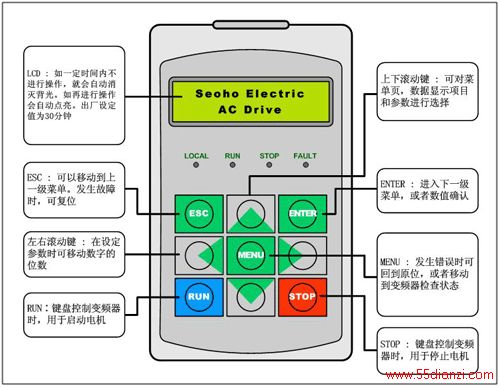

键盘操作说明

制动电阻

SOHO-VD 变频器标准制动电阻见表。

如在垂直负载或使用频度高的装置上使用，关于电抗容量请询问系统工程师或工厂。
变频器类型电阻(Ω)电阻功率
(5%ED)*变频器类型电阻(Ω)电阻功率
(5%ED)*SOHO 5.5 VD4100Ω0.3kWSOHO 45 VD412Ω2.5kWSOHO 7.5 VD474Ω0.4kWSOHO 55 VD410Ω3kWSOHO 11 VD451Ω0.6kWSOHO 75 VD47.2Ω4kWSOHO 15 VD437Ω1kWSOHO 90 VD46.2Ω5kWSOHO 18.5 VD430Ω1kWSOHO 110 VD45.0Ω6kWSOHO 22 VD425Ω1.2kWSOHO 132 VD44.2Ω7kWSOHO 30 VD418Ω1.5kWSOHO 160 VD43.5Ω8kWSOHO 37 VD415Ω2kWSOHO 200 VD42.8Ω10kWSOHO-VD 变频器的标准制动电阻 (*=向厂家询问) 注! : 1) 向工厂询问推荐的制动电阻的详细资料。
2) 应用在200V等级变频器，请向工厂询问详情。

交流电抗器

SOHO-VD 变频器的标准交流电抗器规格如下表。
电抗器类型电抗值电流电抗器类型电抗值电流SOHO 5.5 VD41.0mH15ASOHO 75 VD40.18mH180ASOHO 7.5 VD41.1mH20ASOHO 90 VD40.19mH215ASOHO 11 VD40.57mH30ASOHO 110 VD40.083mH280ASOHO 15 VD40.62mH40ASOHO 132 VD40.087mH330ASOHO 18.5 VD40.42mH50ASOHO 160 VD40.092mH390ASOHO 22 VD40.44mH55ASOHO 200 VD40.073mH480ASOHO 30 VD40.34mH75ASOHO 250 VD40.037mH630ASOHO 37 VD40.36mH90ASOHO 315 VD40.027mH800ASOHO 45 VD40.38mH110ASOHO 400 VD40.029mH980ASOHO 55 VD40.17mH140A SOHO-VD 变频器的标准交流电抗器 (AC 400V Class, 60Hz)
