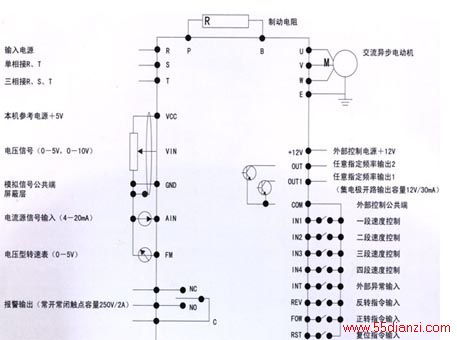

VF80标准外部接线图
功能码表参数项参数说明功能、范围说明出厂值参数项参数说明功能、范围说明出厂值PR00
控制方式
0、键盘控制 1、端子控制 2、混合控制1 3、混合控制20PR38一段速度输出频率上限频率-下限频率5PR39二段速度输出频率上限频率-下限频率10PR01运行方式0、自由运行 1、自动循环运行 2、单次运行0PR40三段速度输出频率上限频率-下限频率20PR41四段速度输出频率上限频率-下限频率40PR02给定信号选择0、0-5V 1、0-10V 2、4-20mA0PR42一段速度输出频率0.1-3000S5PR43二段速度输出频率0.1-3000S5PR03运行方向0、正转锁定 1、反转锁定 2、正反转皆可2PR44三段速度输出频率0.1-3000S5PR45四段速度输出频率0.1-3000S5PR04停车方式0、自由停车 1、减速停车0PR46一段速度输出频率0.1-3000S5PR05显示方式0、频率 1、转速 2、电流 3、用户参量0PR47二段速度输出频率0.1-3000S5PR48三段速度输出频率0.1-3000S5PR06传动比0.01-2001PR49四段速度输出频率0.1-3000S5PR07滑动补偿系数0-10.00.5PR50一段速度输出频率0.1-3000S5PR08电机极对数1-182PR51二段速度输出频率0.1-3000S5PR09转矩补偿曲线1-161PR52三段速度输出频率0.1-3000S5PR10主频记忆选择0、不记忆 1、记忆0PR53四段速度输出频率0.1-3000S5PR11多段速度选择0.4段速度 1.15段速度0PR54一段速度输出频率0、正转锁定 1、反转锁定0PR12保留0PR55二段速度输出频率0、正转锁定 1、反转锁定1PR13保留0PR56三段速度输出频率0、正转锁定 1、反转锁定0PR14P1D功能选择0、 不使用PID功能 1、 PID（负系数） 2、PID（系数）0PR57四段速度输出频率0、正转锁定 1、反转锁定1PR58DC制动起使频率0-50HZ0PR15P1D调节采样时间0.1-100S10PR59DC制动量0-1000PR16P1D调节比例系数0.1-101PR60DC制动时间0-20.0S0PR17P1D调节积分时间0.1-100S2PR61保留0PR18P1D调节微分时间0.1-100S2PR 62保留0PR19用户给定参量0-99.9910PR63参数锁定设置0、参数只读 1、可读写2-7为各功率等级及PID运行方式优化值0PR20用户参量下限00PR21用户参量上限99.9999.99PR22保留0PR64软体版本****PR23保留0PR65保留0PR24保留0PR66保留0PR25模拟量分辨精度0.1-0.200.2PR67保留0PR26电机额定频率50.00-400.0HZ50PR685段速度输出频率上限频率-下限频率5PR27上限频率下限频率-400.HZ50PR696段速度输出频率上限频率-下限频率10PR28下限频率0.5HZ-上限频率0.5PR707段速度输出频率上限频率-下限频率20PR29主频率上限频率-下限频率10PR718段速度输出频率上限频率-下限频率40PR30JOG点动频率上限频率-下限频率5PR729段速度输出频率上限频率-下限频率5PR31OUT1输出指定频率0-400HZ10PR7310段速度输出频率上限频率-下限频率10PR32OUT2输出指定频率0-400HZ50PR7411段速度输出频率上限频率-下限频率20PR33共振频率回避点10-400HZ0PR7522段速度输出频率上限频率-下限频率40PR34共振频率回避点20-400HZ0PR 7613段速度输出频率 速度输出上限频率-下限频率5PR35共振频率回避带宽0-±5HZ0.5PR7714频率上限频率-下限频率10PR36加速时间0.1-3000S 注：0.75-3.7KW＞15S 5.5KW以上＞30S15-60PR7815段速度输出频率上限频率-下限频率20PR37减速时间0.1-3000S 注：0.75-3.7KW＞15S 5.5KW以上＞30S15-60PR79PR79-PR99均保留0 控制端子功能表相关端子功能名称功能说明+12+12V电源与COM端子之间可输出12V/30mA电源。OUT1信号输出1可由功能码设定OUT1、OUT2与COM端子之间何时输出集电极开路信号（详见功能码说明）OUT2信号输出2*1N1一段速度端子控制方式时，与COM端子之间可分别是作一段速度、二段速度、三段速度、四段速度的选择端子，闭合时变频器可按设定的速度运行。注PR11设置为1时，1N1－1N4按二进制编码组成15段速度*1N2二段速度*1N3三段速度*1N4四段速度*1NT外部异常保护有效时，变频器停止输出，显示“E.E”。*REV反转控制有效时，变频器反转。*FOW正转控制有效时，变频器正转。*RST异常复位可使变频器从异常保护中复位COM公共端子“*”标注端子与COM端子短接即为有效。VCC+5V电源本机+5V电源，仅供外接电位器使用VIN频率设定信号电压输入与GND端子间可输入0～+5V，0～+10V的电压信号控制运行频率。AIN频率设定信号电流输入与GND端子间可输入4～20mA的电流信号控制运行频率GND+5V电源的地/td> 模拟信号公共端FM频率计用输出信号与GND端子间输出0～+5V电压信号接频率计或转速表。C－NO故障输出1故障时闭合，触点容量AC250V/2ANC－C故障输出2故障时断开，触点容量AC250V/2A上一篇：圣安变频电机产品详细介绍
