备注：以上图中外围接线除了R,S,T,U,V,W，PE，这7个端子为必须接线就可基本使用，其它端子根据控制需要和实际应用工况来决定是否要接线或参与应用；
产品一览表
型 号
额定输入电压（V）
额定输出电流
(A)
外形尺寸
（宽×厚×高）mm
适配电机
(KW)
备 注
ZY-G800-0.4K-2B
～220（单相）
2.5
105×120×150
0.4
单相变频器
（内置制动单元）
ZY-G800-0.75K-2B
～220（单相）
4.5
105×120×150
0.75
ZY-G800-1.5K-2B
～220（单相）
7.0
125×140×170
1.5
ZY-G800-2.2K-2B
～220（单相）
10.0
143×148×200
2.2
ZY-G800-0.4K-2B
～220（单相）
2.5
105×120×150
0.4
单相变频器
（无内置制动单元）
ZY-G800-0.75K-2B
～220（单相）
4.5
105×120×150
0.75
ZY-G800-1.5K-2B
～220（单相）
7.0
125×140×170
1.5
ZY-G800-2.2K-2B
～220（单相）
10.0
143×148×200
2.2
ZY-G800-0.75K-3B
～380（三相）
2.0
143×148×200
0.75
三相变频器
塑壳壁挂
(内置制动单元)
ZY-G800-1.5K-3B
～380（三相）
4.0
143×148×200
1.5
ZY-G8002.2K-3B
～380（三相）
6.5
143×148×200
2.2
ZY-G800-3.7K-3B
～380（三相）
8.0
162×150×250
3.7
ZY-G800-4.0K-3B
～380（三相）
9.0
162×150×250
4.0
ZY-G800-5.5K-3B
～380（三相）
12.0
200×160×300
5.5
ZY-G800-7.5K-3B
～380（三相）
17.0
200×160×300
7.5
ZY-G800-11K-3C
～380（三相）
23
230×225×380
11
三相变频器
金属壁挂
ZY-G800-15K-3C
～380（三相）
32
230×225×380
15
ZY-G800-18.5K-3C
～380（三相）
38
265×235×435
18.5
ZY-G800-22K-3C
～380（三相）
44
265×235×435
22
ZY-G800-30K-3C
～380（三相）
60
314×235×480
30
ZY-G800-37K-3C
～380（三相）
75
314×235×480
37
ZY-G800-45K-3C
～380（三相）
90
360×265×555
45
ZY-G800-55K-3C
～380（三相）
110
410×300×630
55
ZY-G800-75K-3C
～380（三相）
150
410×300×630
75
ZY-G800-90K-3C
～380（三相）
180
516×326×760
90
ZY-G800-110K-3C
～380（三相）
220
516×326×760
110
ZY-G800-132K-3C
～380（三相）
265
560×326×1000
132
ZY-G800-160K-3C
～380（三相）
320
560×326×1000
160
ZY-G800-110K-3D
～380（三相）
220
660×500×1650
110
三相变频器
金属柜机
（带直流电抗器）
ZY-G800-132K-3D
～380（三相）
265
660×500×1650
132
ZY-G800-160K-3D
～380（三相）
320
660×500×1780
160
ZY-G800-200K-3D
～380（三相）
400
800×600×2045
200
ZY-G800-220K-3D
～380（三相）
440
800×600×2045
220
ZY-G800-250K-3D
～380（三相）
490
800×600×2045
250
ZY-G800-280K-3D
～380（三相）
550
800×600×2045
280
ZY-G800-315K-3D
～380（三相）
620
800×600×2045
315
ZY-G800-355K-3D
～380（三相）
700
1000×550×2000
355
ZY-G800-400K-3D
～380（三相）
780
1000×550×2000
400

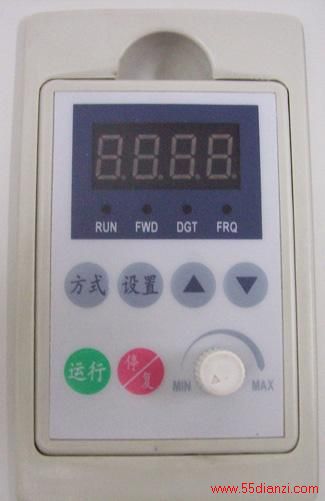

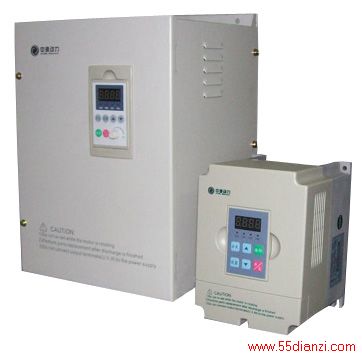

上图为变频器操作面板 ;ZY-G800-2.2K-3B;ZY-G800-15K-3C和ZY-G800-1.5K-3B
