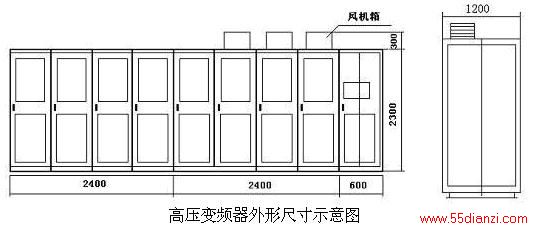

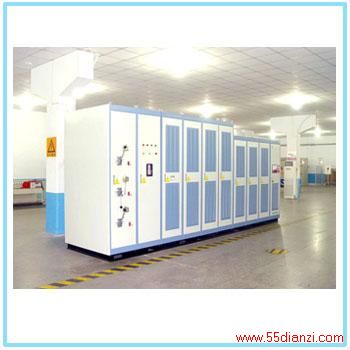

产品描述：
主要技术参数JD-BP37-T 、 JD-BP38-T 200KW-10000KW 适用电机功率 (KW) 200KW-10000KW （以 4 极电机为标准，6-12 极电机按电流选型） 额 定 输 出 额定功率（KW） 电机额定电压的额定功率： 200KW-10000KW 额定电流（A） 电机额定电压的额定电流 过载能力 120%连续，150% 允许1分钟。（220%允许1.5 秒，提升机高压变频器所特有） 输出电压（KV） 三相： 0-6KV ，（0-10KV） 波形 多重化 SPWM 正弦波 输入电压 相数、频率、电压 三相，50Hz，6KV （10KV） 允许波动 电压：－20%—+15%，频率：±10% 基 本 性 能 启动频率 1.1—5Hz 可设定 精度 模拟设定：最高频率设定值的 0.3% （—10—+500C）以下 数字设定：最高频率设定值的 0.1% （—10—+500C）以下 分辨率 模拟设定：最高频率设定值的二千分之一 数字设定： 0.01Hz（99.99Hz 以下）， 0.1Hz（100Hz以上） 效率 > 98% ，额定输出时 功率因数 > 0.95 控 制 转矩特性 转矩提升 根据负载转矩调整到最佳值，可通过变频器基本参数中的（Fx，Vx）任意设置 启动转矩 大于 2 倍额定转矩 低频转矩 6Hz 时大于 1.6 倍的额定转速 制动转矩 大于额定转矩 加、减速时间 1——32000S，对加速，减速时间可以单独设定 PID 自动闭环附属功能 工作模态、FXVX曲线、低频补偿、额定电流、电流保护界限设定 高压隔离 电磁耦合，多通道光纤传输 控制电源输入 AC 220V 5KVA 运 转 运转操作 就地（触摸屏、柜门开关、柜门电位器）操作、远距离外控操作，上位机操作（可选） 频率给定 触摸屏数字给定、柜门电位器模拟给定、多段速给定，远程模拟信号（ DC0 — 5V 或 DC4 — 20mA ）给定 运转状态输出 继电器状态输出，频率到达某些特征值时给出指示 触摸屏 输入/出电压、输入/出电流、设定值、各单元故障状态、运行状态、变压器状态等 保护功能 电机过电流、单元过电流、过压、欠压、过热、失速、缺相等 制动方式 直流制动、回馈制动 （提升机高压变频器所特有） 环境使用场所 室内，没有腐蚀或导电性气体、灰尘、直射阳光、海拔 1000 米以下（高海拔区可定制 环境温度/湿度 －100C――+400C/20－90%RH 不结露 振动 5m/s2（0.6g 以下） 保存温度 －200C――＋650C （适用运输等短时间的保存） 冷却方式及外壳防护等级 强迫风冷IP31
性能特点
1、安装、设定、调试简便
2、空间电压矢量控制技术
3、瞬时停电再启动功能
4、载波移相控制技术
5、中性点漂移技术
6、适配普通异步电机
7、内置PID调节器
8、自带冷却风机
9、控制电源掉电，可保持正常运行
10、完善的通用变频器参数设定功能
11、功率电路模块化设计，维护简单，互换性好
12、简体中文操作界面，彩色液晶触摸屏操作
13、内置PLC，易于改变控制逻辑关系，适应多变的现场需要
14、高压主回路与控制器光纤通讯，抗干扰性强，安全可靠
15、完善的故障监测、精确的故障保护及准确的定位显示和报警
16、输入功率因数高，电流谐波少，无须功率因数补偿、谐波抑制装置
17、高-高电压源型变频器，直接6KV、10KV输入，直接6KV、10KV输出，不需要输出变压器或滤波器
18、只有控制电源无高压电可任意检测各点输出信号，控制器具有特色和创新
19、可接收和输出多路0～5V/4～20mA工业标准信号；以便于用户DCS系统接口
20、采用MODBUS、PROFIBUS等通讯协议，可实现与上位机的通讯
21、输出阶梯正弦PWM波形，无须输出滤波装置，对电缆、电机绝缘无损害，电机谐波少，减少轴承、叶片的机械振动
22、可四象限运行（根据用户需求定制），目前是四象限运行变频器国内为数不多的制造商之一
23、国家重点新产品，国家火炬计划项目，中国名牌产品，技术水平国内领先。
应用场合 矿山行业的绞车、提升机。 注：用户有特殊要求的，可个性化定做，具体尺寸、技术参数等以技术协议为准。

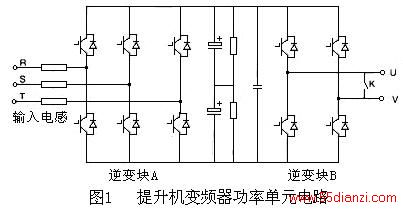

提升机变频器功率单元电路结构图1

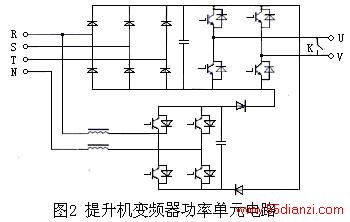

提升机变频器功率单元电路结构图2
单元回馈电流表波形

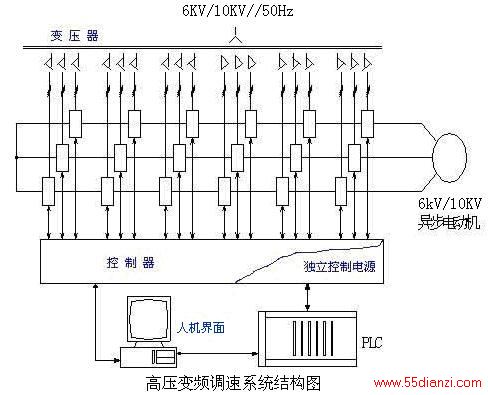

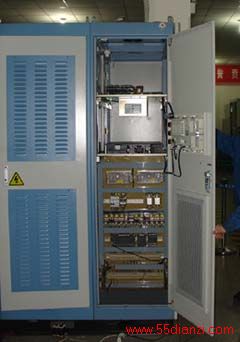

控制系统
利用三次谐波补偿技术提高了电源电压利用率。
控制器有一套独立于高原电源的供电体系，在不加高压的情况下，设备各点的波形与加高压情况相同，给整机可靠性、调试、培训带来了很大方便。
系统采用了先进的载波移相技术，它的特点是单元输出的基波相叠加、谐波彼此相抵消。所以串联后的总输出波形失真特别小。
