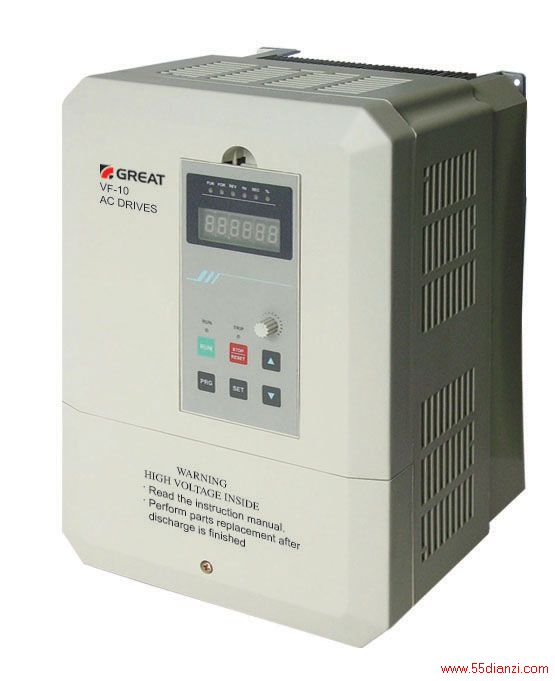

性能特点:
优化空间电压矢量技术。
采用柔声PWM模式。
内置PI调节器及简易PLC功能。
纺机专用定时及摆频功能。
完善的保护功能。
技术规范: .....................................................
VF11系列标准规范
项 目
规 范
电源
额定输入电压
单相220V、三相220V、380V±10%,50~60Hz±5%
输出
额定输出电压
三相220V、380V(最大输出电压与输入电源电压相同)
定额
100%连续
最大过载电流
150% 1分钟,180% 0.2秒
控
制
及
运
行
输出电压自动调整
AVR功能有效时,在输入电压变动的情况下,输出电压基本不变,保持恒定V/f值
控制方式
优化的空间电压矢量控制PWM
频率控制范围
0~400Hz
输出频率精度
最大频率值的±0.1%
输出频率分辨率
0.01Hz
电压/频率特性
额定电压50%~100%可调,基频50Hz可调
转矩提升
41种方式可选
加、减速特性
0.1秒~3600秒(程序运行可达36000秒)
制动转矩
>20%
频率设定输入
键盘,键盘电位器、0~5V、0~10V、4~20mA以及相互间13种组合,内置PI调节器
输入指令信号
FWD、REV以及4路可编程输入端子,正/反转点动、多段速度、多段加/减速时间、自由停车、电压/电流切换等15种功能可选
标准功能
制动功能、电流限幅、转矩提升、直流制动、故障自动复位、频率上下限限制、偏置频率、起动频率、跳跃频率、频率增益、载波频率调整、加/减速模式可调、电压表输出、多段速度、程序运行、摆频运行、PI闭环运行、比例连动、远距离控制
保护功能
过压、欠压、过流、电流限幅、过热、电子热过载继电器、过压失速、数据保护
输出信号
故障继电器信号
3路可编程开路集电极输出,11种功能可选
2路模拟输出信号:DC 0~10V,4种功能可选
显
示
键盘
参数设定
功能代码、数据、状态
运行显示
故障显示
使用条 件
安装场所
室内,海拔不高于1000米,无尘,无腐蚀性气体,无日光直射
适用环境
-10℃~+40℃(裸机为-10℃~+50℃),20%~90%RH(无凝露)
振动
小于0.5g
储存方式
-25℃~+65℃
安装方式
壁挂式
防护等级
IP20
冷却方式
0.75KW及以下为封闭自冷,其它为强迫风冷
型号规格:
铭牌说明:(以1.5KW220V为例)
型号规格
适配电机功率
电压等级
额定电流
VF11-R75G2
0.75KW
220V
4.5A
VF11-1R5G2
1.5KW
220V
7A
VF11-2R2G2
2.2KW
220V
11A
外型及安装尺寸:
0.75-2.2kw
外型尺寸及安装尺寸: 单位:mm
功率(kW)
H
W
D
D1
H1
W1
d
0.75-1.5
170
125
165
155
157
112
5
2.2
220
150
178
168
205
137.3
5.3
外接键盘盒开孔尺寸: 单位(mm)
规格
W
H
0.75~2.2KW键盘
61.2+0.1
94+0.1
开孔示意图
标准接线图
