合康通用高压变频器技术原理

HIVERT系列高压变频器采用交-直-交方式，主电路开关元件为IGBT。HIVERT变频器采用功率单元串联，叠波升压，充分利用常压变频器的成熟技术，因而具有很高的可靠性。

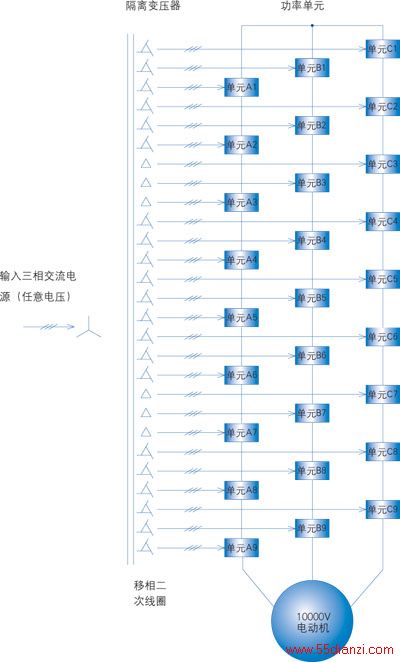

1．主电路拓扑结构图
 6kV系列：由15个或是18个功率单元构成，每5个或是6个功率单元串联成一相，三相Y接。
 10kV系列：由27个功率模块组成，每9个功率模块串联成一相，三相Y接。

2． 电压叠加图

    HIVERT高压变频器每相由多个功率单元串联而成，各个功率单元由隔离变压器提供独立移相电源，通过改变串联单元数量，可以很方便地得到不同电压等级的输出，而不受功率器件耐压的限制。如额定电压6kV变频器的每相由5个或是6个功率单元组成，功率单元额定电压为690V或是640V，串联后相电压为3450V(对应线电压为6kV)；额定电压10kV变频器的每项由9个功率单元组成，功率单元额定电压为690V，工作电压为640V。

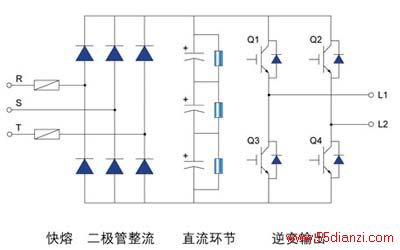

3． 功率单元结构图
    HIVERTY高压变频器由多个功率单元串联而成，各个功率单元由输入隔离变压器的二次隔离线圈分别供电。功率单元为交-直-交结构，相当于一个三相输入、单相输出的低压电压源型变频器，所有功率单元在结构以及电气性能上完全一致，维护简单，置换方便。

    功率单元通过光纤接收信号，采用空间矢量正弦波脉宽调制（PWM）方式，控制Q1～Q4 IGBT的导通和关断，输出单相脉宽调制波形。每个单元仅有三种可能的输出电压状态，当Q1和Q4导通时，L1和L2的输出电压状态为1；当Q2和Q3导通时，L1和L2的输出电压状态为-1；当Q1和Q2或者Q3和Q4导通时，L1和L2的输出电压状态为0。

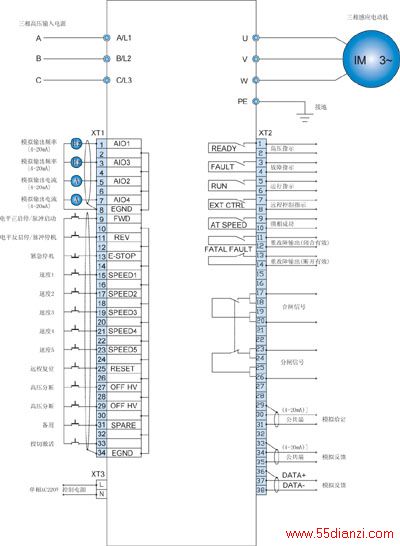

4．对外系统图
