适用于合康同步矢量变频器的监视器介绍

适用于合康同步矢量变频器的监视器介绍

点击数:7239 次   录入时间:03-04 11:57:49   整理:http://www.55dianzi.com   产品选型





  历时两年的开发,合康亿盛的同步矢量变频器试验成功了。同步矢量变频器的控制系统由控制器、接口板和监视器三部分组成。其中控制器负责PWM波形发生,对电机进行调速控制;接口板负责外围接口信号的处理;监视器提供了友好的人机界面,实现了人与变频器的信息交互。

一、监视器特点
    同步矢量变频器的监视器提供了友好的人机界面,具有以下功能:
  1、全中文文字表述
  2、240*120分辨率LCD,能够显示8行16*16中文汉字
  3、8个触摸按键,操作方便,对参数设置
  4、运行参数同屏显示,一览无余
  5、可记录10条故障信息


二、监视器组成

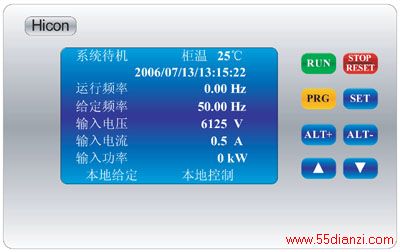

  监视器由液晶屏、监视器控制板和8个薄膜按键组成,安装于ABS工程塑料外壳内。监视器的液晶屏分辨率为240*120,蓝色背光,白色字体显示。监视器控制板,采用DSP为控制核心,与同步矢量变频器内的控制器和接口板连接,调度控制器与接口板的工作状态,负责对变频器的参数配置,控制变频器的启停等操作。8个薄膜按键位于监视器外壳的右侧,分两列布置,每列4个按键。图1为监视器外形图。

图1 监视器外形图

三、监视器控制板硬件原理

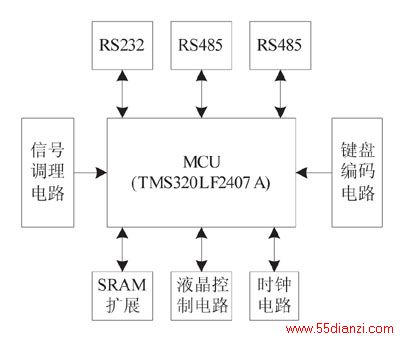

  同步矢量变频器的监视器以TI的TMS320LF2407A为控制核心,扩展电路由信号调理电路,键盘编码电路,通讯接口电路(2路RS485、1路RS232),SRAM扩展电路,液晶控制电路以及时钟电路组成,其原理框图如图2所示。

图2 监视器硬件原理图

  其中信号调理电路,将两路4~20mA电流信号转换成电压信号;键盘编码电路,对8个薄膜按键进行编码;SRAM扩展电路,用来存放显示字库;时钟电路,为监视器提供实时时钟;通讯接口电路,实现了监视器与控制器、接口板以及外部上位监控系统的通讯。

四、监视器对外接口

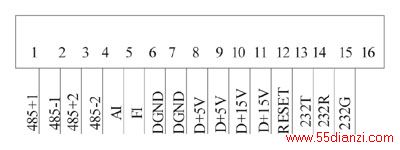

  监视器具有16路对外接口,其接口图如图3所示。

图3 监视器接口图

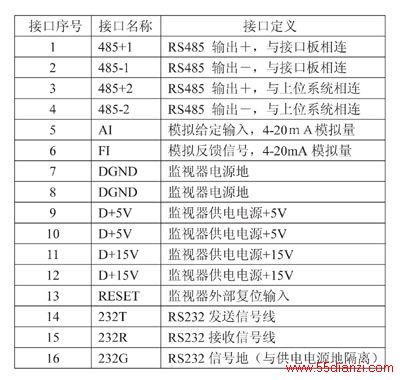

其接口定义,见表1所示。


表1 监视器接口定义


五、监视器界面
  监视器界面分6屏显示,分别为系统状态屏,功能设置屏,参数设置屏,故障记录屏,运行记录屏和时间设置屏。
1、系统状态屏

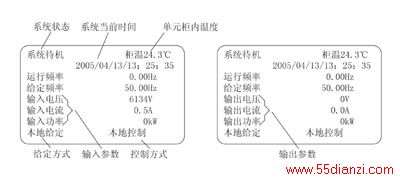

  系统状态屏显示了变频器的运行状态,实时时间,变频器的运行参量(输入/输出电压、输入/输出电流和输入/输出功率)以及变频器的给定和控制方式等信息。其界面图如图4所示。


图4 系统状态屏

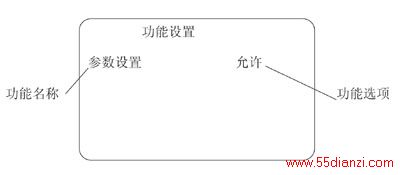

2、功能设置屏
    功能设置屏可以设置18个功能项值,分18个界面独立显示。按键盘的 ALT+  或
  ALT-  切换功能项,按键盘的  ▲  或  ▼  更改功能值,确定修改时,按 SET 键确认。图5为功能设置屏界面。


图5 功能设置屏界面

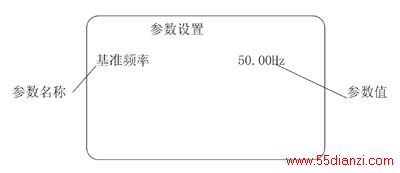

3、参数设置屏
    参数设置屏可以设置38个功能参数,分38个界面独立显示。按键盘的 ALT+  或
  ALT-  切换参数项,按键盘的  ▲  或  ▼  更改参数值,确定修改时,按 SET 键确认。图6为功能设置屏界面。


图6 参数设置屏界面

4、故障记录屏

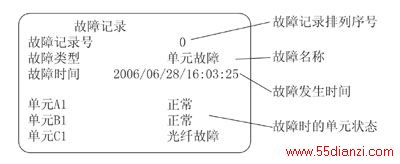

   故障记录屏,记录变频器发生的重故障(外部故障,接口板故障,单元故障,柜温过热,变压器过热,变频器过流,电机过流,高压失电),总共可以记录10条,当记录故障大于10条后,会自动覆盖最早的故障信息。按键盘的 ALT+  或   ALT-  切换故障记录号,按键盘的  ▲  或  ▼  查看单元状态。


图7 故障记录屏界面


5、运行记录屏

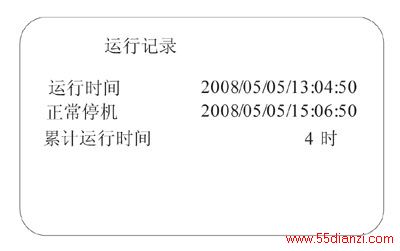

    运行记录屏记录本次变频器启动时间和停机时间,显示变频器累计运行时间。图8为运行记录屏界面。

图8 运行记录屏界面

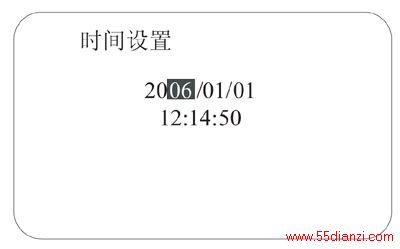

6、时间设置屏
    时间设置屏可以对变频器的实时时钟进行修改,。按键盘的 ALT+  或   ALT-  移动显示光标,按键盘的  ▲  或  ▼  更改时间位的值,确定修改时,按 SET 键确认。

图9 时间设置屏界面

六、小结
     适用于同步矢量变频器的监视器以DSP为控制核心,处理速度快,能够满足系统调速的要求。监视器界面全中文显示,显示直观,操作方便,给操作人员与变频器提供了良好的交互界面。



 研发部  邢强
