应用领域
HIVERT高压变频器可广泛应用于火力发电厂、石油、化工、自来水、矿山及冶金等众多行业内高压电机调速、节能、软启动及智能化控制。
火力发电：送风机、引风机、排粉风机、循环水泵、给水泵、凝结水泵、热网供水泵、热网回水泵、磨煤机等 城市供水：送水泵、取水泵
石 油：注水泵、原油泵等
化 工：压缩机、风机、循环水泵、冰机等
矿 山：渣浆机、通风机、皮带机等
冶 金：给水泵、除尘风机、引风机、制氧机等
水 泥：水泵、引风机、送风机、除尘风机、研磨机等
其 它：制药、造纸、污水处理等行业的风机、泵、压缩机类负载

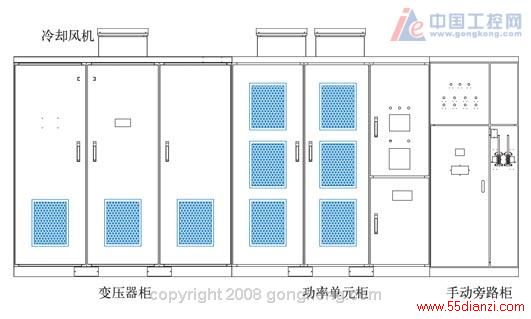

产品构成
1. 变压器柜
隔离变压器：副边多绕组输出，为功率单元提供独立的移相电源，可以大大改善网侧的电流波形，降低设备对电网的谐波污染。
变压器冷却风机：根据不同的功率，配置相应的干式变压器专用冷却风机。
2. 功率单元柜
控制器：实现空间矢量的PWM控制，信号采集与处理，与单元间光纤通讯，完全电气隔离。
功率单元：功率单元模块化设计，可以互换，便于生产和维护。
接口板：负责系统的数字和模拟信号处理，满足不同应用场合的要求。
液晶屏：参数设置、运行记录、故障保存及通讯等功能。为单片机方式，全中文显示，无机械旋转部件，可靠性更高。
3. 旁路柜或切换柜（选配）
旁路柜或切换柜开关可根据用户工况要求选用隔离刀闸、真空接触器或两者的组合方式。旁路柜的作用是在变频器退出运行后，将电机投入工频电网运行，保证生产的连续性；切换柜的作用是将变频器输出切换到不同电机。
4. 系统冷却风机
采用德国EBM风机，风量大，寿命长。
产品特性
HIVERT系列高压大容量变频器（因6 kV、10 kV电压均属中压范围，国际上通称该电压等级的变频器为中压变频器，但在国内该电压等级的电机习惯上称为高压电机，与之相配的变频器也就叫高压变频器）是合康电气集团自主研发和生产的高压交流电机调速驱动装置。变频器采用先进的功率单元串联叠波技术、空间矢量控制的正弦波PWM调制方法，新颖的全中文操作界面和高性能IGBT功率器件，可靠性高、性能优越、操作简便。可应用于高压交流电动机驱动的风机、水泵、压缩机类负载的调速、节能、软启动和智能控制等多种场合。
高质量电流输入
技术原理
HIVERT系列高压变频器采用交-直-交直接高压（高-高）方式，主电路开关元件为IGBT。由于IGBT耐压所限。HIVERT变频器采用功率单元串联，叠波升压，充分利用常压变频器的成熟技术，因而具有很高的可靠性。

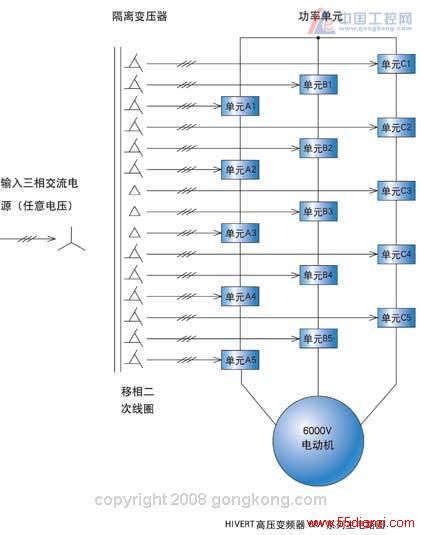

1． 主电路拓扑结构图
6kV系列：一般由15个功率模块组成，每5个功率模块串联成一相，三相Y接。
10kV系列：一般由27个功率模块组成，每9个功率模块串联成一相，三相Y接。
2． 电压叠加图
HIVERT高压变频器每相由多个功率单元串联而成，各个功率单元由隔离变压器的二次线圈分别隔离，移相电源通过改变串联单元数量，可以很方便地得到不同电压等级的输出，而不受功率器件耐压的限制。如额定电压6kV变频器的每相由5个功率单元组成，功率单元额定电压为690V，串联后相电压为3450V（对应线电压为6kV）；额定电压10kV变频器的每项由9个功率单元组成，功率单元额定电压为690V，工作电压为640V。
输入侧隔离变压器二次绕组经过移相降压，为每个功率单元提供独立的电源，对6 kV而言相当于30脉冲（10 kV为54脉冲）不可控整流输入，消除了大部分由单个功率单元所引起的谐波电流，极大抑制了网侧谐波的产生；变频器引起的网侧谐波含量满足IEEE Std519-1992和GB/T14549-93《电能质量公用电网谐波》对谐波含量的最严格要求，无需安装输入滤波器，并保护周边设备免受谐波干扰。正常调速范围内功率因数大于0.95，无需功率因数补偿电容；
减少无功输入，降低供电容量。

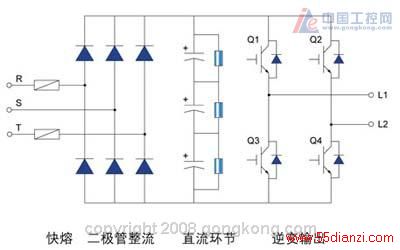

3． 功率单元结构图
HIVERTY高压变频器由多个功率单元串联而成，各个功率单元由输入隔离变压器的二次隔离线圈分别供电。功率单元为交-直-交结构，相当于一个三相输入、单相输出的低压电压源型变频器，所有功率单元在结构以及电气性能上完全一致，维护简单，置换方便。
功率单元通过光纤接收信号，采用空间矢量正弦波脉宽调制（PWM）方式，控制Q1～Q4 IGBT的导通和关断，输出单相脉宽调制波形。每个单元仅有三种可能的输出电压状态，当Q1和Q4导通时，L1和L2的输出电压状态为1；当Q2和Q3导通时，L1和L2的输出电压状态为-1；当Q1和Q2或者Q3和Q4导通时，L1和L2的输出电压状态为0。
产品参数

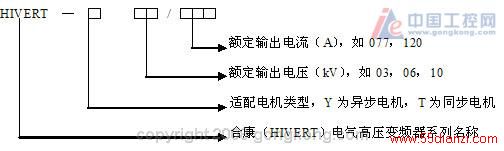

1、型号标识说明
如：HIVERT—T06/120代表6 kV电压等级，额定输出电流120A（容量1250 kVA）变频器，用于驱动额定功率不大于1000kW的同步电动机；HIVERT—Y10/036代表10 kV电压等级，额定输出电流36A（容量630 kVA）变频器，用于驱动额定功率不大于500kW的异步电动机。
2、技术参数
6 kV系列 10kV系列
额定输入电压 6kV(-20%~15%) 10kV(-20%~15%)
输入频率 45Hz~55Hz
调制技术 空间矢量控制的正弦波PWM
控制电源 220VAC，1 kVA
输入功率因数 额定负载下≥0.96
效率（含变压器） 额定负载下≥96%
输出频率范围 0Hz~120Hz
输出频率分辩率 0.01Hz
过载能力 120%1分钟，150%立即保护
模拟量输入 两路，0~10V/4~20mA
模拟量输出 两路，0~10V/4~20mA
上位通讯 隔离RS485接口，MODBUS规约
加减时间 5秒~1600秒，连续可调
开关量输入输出 12入/9出
运行环境温度 0到40℃
贮存/运输温度 -40到70℃
冷却方式 强迫风冷
环境湿度 ＜90%，不结露
安装海拔高度 ＜1000米（超过1000米时，需降额使用）
防护等级 IP30
3、产品系列化
6kV系列
HIVERT-Y（T）06/ 031 039 048 061 077 096 120 154 173 192 220 240 310 400 500
变频器容量(kVA) 315 400 500 630 800 1000 1250 1600 1800 2000 2250 2500 3150 4000 5000
适配电机功率(kW) 250 315 400 500 630 800 1000 1250 1400 1600 1800 2000 2500 3200 4000
重 量（kg） 3100 3370 3550 3790 4100 4300 5775 6450 7150 7570 7750 8930 9500 11500 13000
变频器柜柜型 GA0 GA1 GA2 GA3 GA4 GA5 GA6
手动旁路柜柜型 PSA1 PSA2 PSA3 PSA4 PSA5
自动旁路柜柜型 PZA1 PZA2 PZA3 PZA4 PZA5
手动切换柜柜型 QSA1 QSA2 QSA3 QSA4 QSA5
自动切换柜柜型 QZA1 QZA2 QZA3 QZA4 QZA5
每相串联单元数 5 6
10kV系列
HIVERT-Y（T）10/ 029 036 046 058 072 092 104 115 130 144 182 231 290 364 462
变频器容量(kVA) 500 630 800 1000 1250 1600 1800 2000 2250 2500 3150 4000 5000 6300 8000
适配电机功率(kW) 400 500 630 800 1000 1250 1400 1600 1800 2000 2500 3200 4000 5000 6300
重 量（kg） 4203 4473 4550 4630 5985 6585 7187 7537 7957 8720 10500 12030 13890 18450 20300
变频器柜柜型 GB1 GB2 GB3 GB4 GB5 GB6 GB7
手动旁路柜柜型 PSB1 PSB2 PSB3 PSB4 PSB5
自动旁路柜柜型 PZB1 PZB2 PZB3 PZB4 PZB5
手动切换柜柜型 QSB1 QSB2 QSB3 QSB4 QSB5
自动切换柜柜型 QZB1 QZB2 QZB3 QZB4 QZB5
每相串联单元数 9
说明：
1、旁路柜与切换柜为可选项，非标配；
2、手动旁路柜、手动切换柜、自动切换柜尺寸：宽1000，高最小为2100，如果变频器高度大于等于2100，可与变频器等高，深同配套变频器柜；
3、自动旁路柜尺寸：宽2*1000，高最小为2100，如果变频器高度大于等于2100，可与变频器等高，深同配套变频器柜。
