电池充电调节器电路

电池充电调节器电路

点击数：7658 次录入时间：03-04 11:44:39 整理：http://www.55dianzi.com 电子电路图

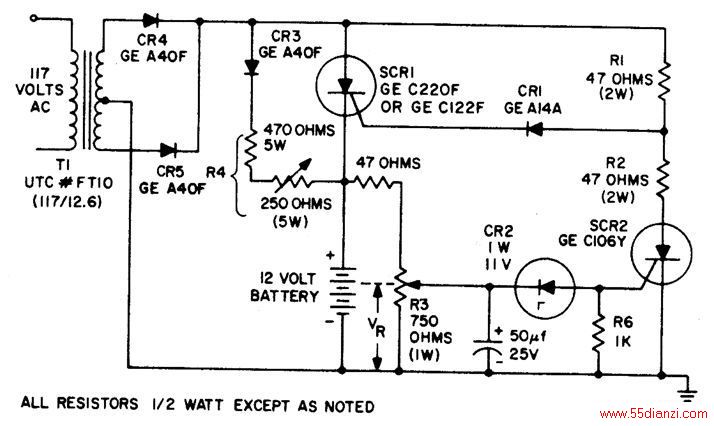

该电路可以为一个12V的电池充电，安培率为6。只要选择合适的元件，就可以得到其他的6-600V的电压和300A的电流。当电池电压完全充满时，充电可控硅整流器关闭，一个由R4的值控制的消流充电继续流动。

该电路可以为一个12V的电池充电，安培率为6。只要选择合适的元件，就可以得到其他的6-600V的电压和300A的电流。当电池电压完全充满时，充电可控硅整流器关闭，一个由R4的值控制的消流充电继续流动。
