多功能电池充电器

多功能电池充电器

点击数：7107 次录入时间：03-04 11:36:20 整理：http://www.55dianzi.com 电子电路图

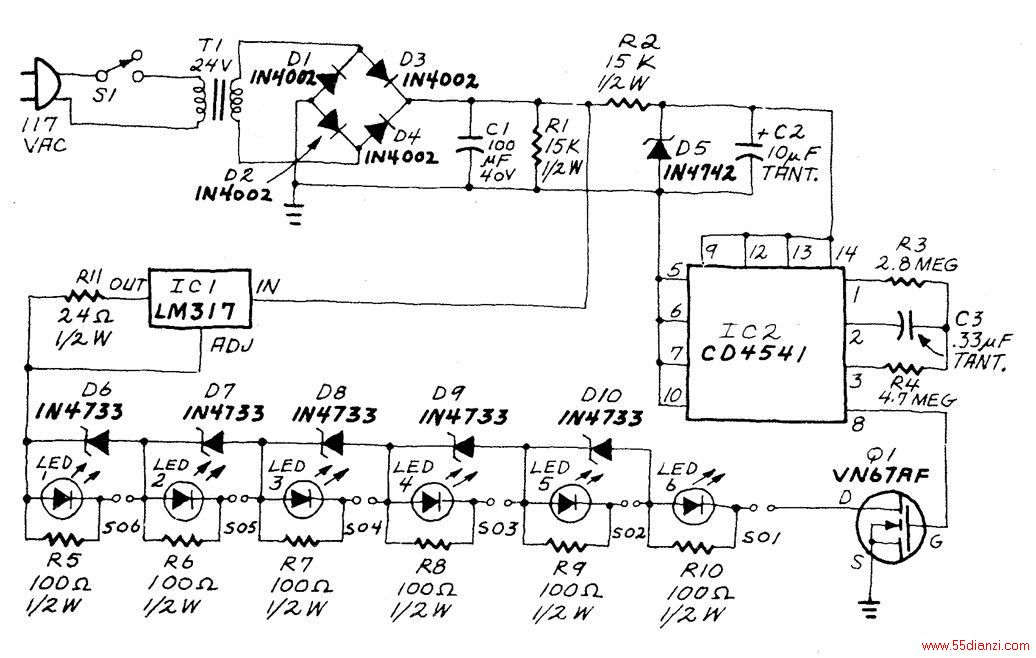

LM317稳压器构成恒流源，用来为S01-S06AA电池盒阵列提供50mA充电电流。每个电池盒与LED串联同时与分流电阻连接。当电池盒包含一节电池时，LED在充电过程中发亮。每个电池盒通过一个5.1V齐纳管与LED并联。

LM317稳压器构成恒流源，用来为S01-S06AA电池盒阵列提供50mA充电电流。每个电池盒与LED串联同时与分流电阻连接。当电池盒包含一节电池时，LED在充电过程中发亮。每个电池盒通过一个5.1V齐纳管与LED并联。
