MAX1460和硅压力传感器构成的压力检测系统电路图

MAX1460和硅压力传感器构成的压力检测系统电路图

点击数:7893 次   录入时间:03-04 11:39:48   整理:http://www.55dianzi.com   电子电路图

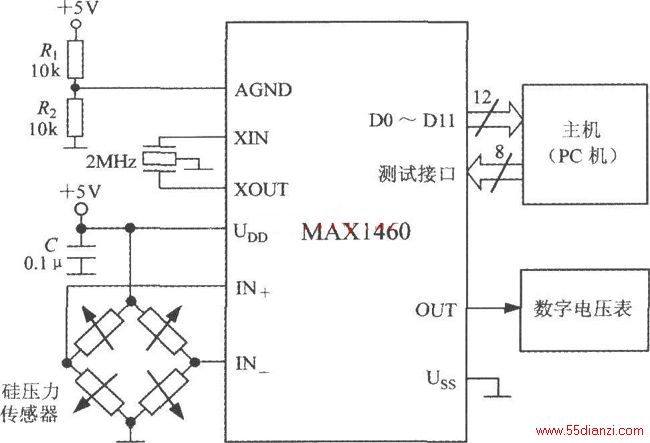

由MAX1460和硅压力传感器构成压力检测系统的电路如图所示。系统采用+5V电源供电,晶振频率为2MHz。由R1和R2组成电源分压器,模拟地(AGND)就接在电源的中点上。C为电源退耦电容。主机可采用PC,由主机首先对MAX1460进行测试并接收MAX1460输出的12位并行数据,然后把测试系统移出,MAX1460就与被测试后的传感器 构成一个高精度智能化压力检测系统,其转换速率为15次/秒,测量误差小于±0.1%。

由MAX1460和硅压力传感器构成压力检测系统的电路如图所示。系统采用+5V电源供电,晶振频率为2MHz。由R1和R2组成电源分压器,模拟地(AGND)就接在电源的中点上。C为电源退耦电容。主机可采用PC,由主机首先对MAX1460进行测试并接收MAX1460输出的12位并行数据,然后把测试系统移出,MAX1460就与被测试后的传感器 构成一个高精度智能化压力检测系统,其转换速率为15次/秒,测量误差小于±0.1%。
