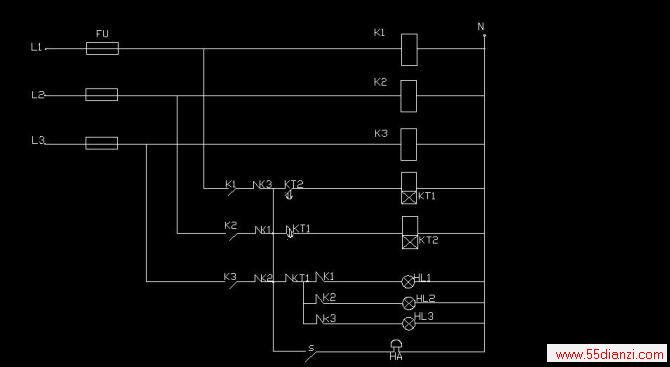

三相电源缺相警示告知线路图

合上开关S，在正常供电时，继电器K1,K2,K3都吸合，其各自的三个常闭触点都断开，常开触点都闭合，切断时间继电器KT1和KT2，指示灯HL1~HL3及电铃HA回路。当某相缺电时，如L1相缺电，这样使K1失电，其常闭触点回复闭合状态，KT2得电吸合，HL1亮，HA响铃报警。经过一段时间后，KT2延时时间到，其常开触点延时闭合，使KT1得电吸合，KT1常闭触点瞬时断开，切断HL1电源。经过一段时间KT1延时时间到，其延时断开触点断开，使KT2失电释放，KT2常开触点断开，KT1失电释放。KT1常闭触点闭合，HL1点亮。这样，HL1就会闪烁发光。L2，L3缺相报警指示与L1相同。当三相电源有一相缺电时，值班人员通过电铃便知道缺相了，看到哪个灯亮了，便知道是哪一相缺电。在排除故障期间，可把开关S断开，电铃便停止报警。
