单片机控制闪光灯电路

单片机控制闪光灯电路

点击数：7433 次录入时间：03-04 11:39:48 整理：http://www.55dianzi.com 电气控制图

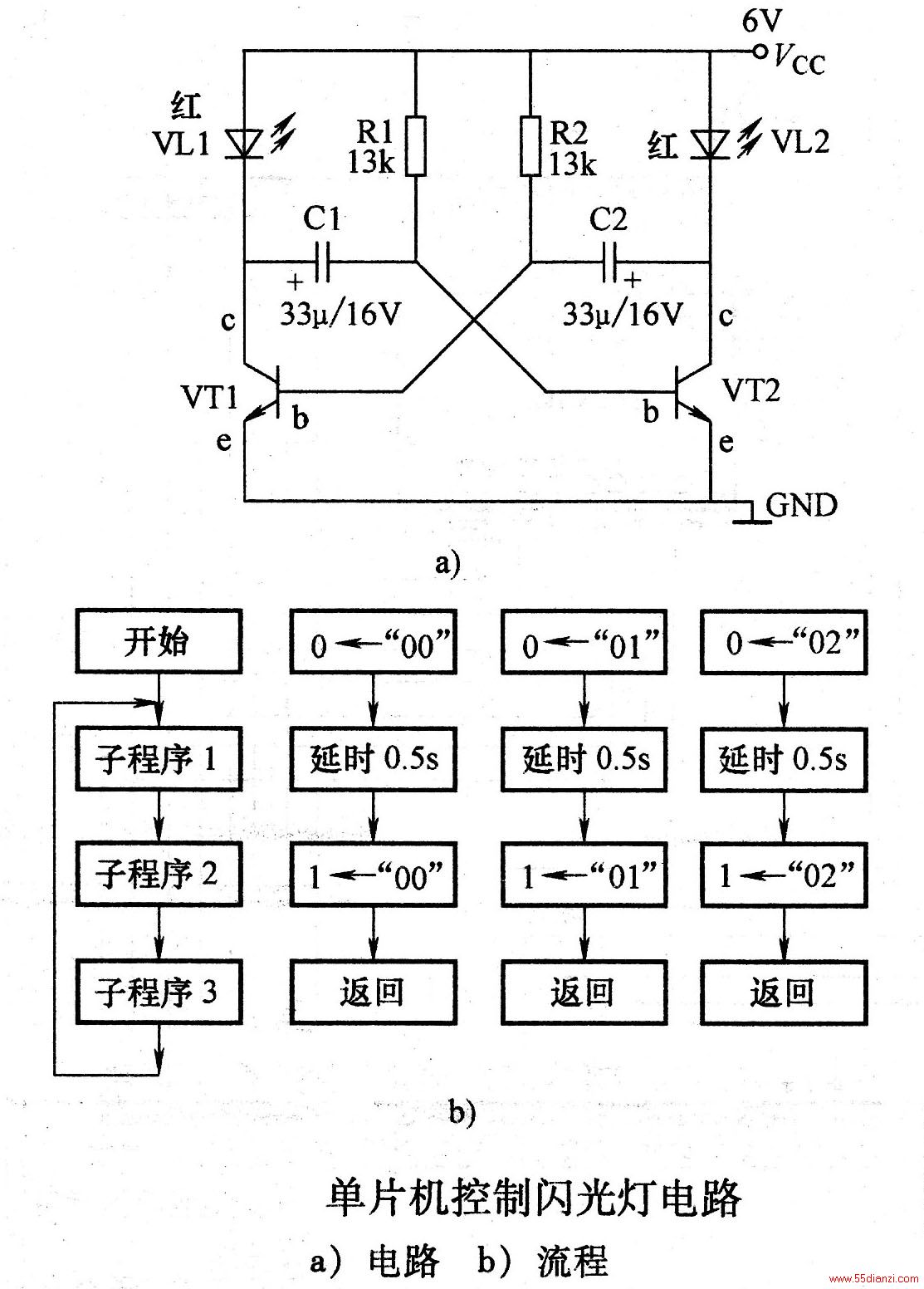

该电路，可以把两个灯循环点亮。本电路是由晶体管（NPN9014，直流放大倍数应 onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>200）、红色发光二极管及R、C元件组成的非稳态多谐振荡器，6V直流电源供电。执行单片机编写流程如图所示，可以看到两管交替闪烁。

该电路，可以把两个灯循环点亮。本电路是由晶体管（NPN9014，直流放大倍数应>200）、红色发光二极管及R、C元件组成的非稳态多谐振荡器，6V直流电源供电。执行单片机编写流程如图所示，可以看到两管交替闪烁。

本文关键字：单片机闪光灯 电气控制图，电路图 - 电气控制图
