单相交流电动机无级调速电路

单相交流电动机无级调速电路

点击数：7198 次录入时间：03-04 11:58:30 整理：http://www.55dianzi.com 电气控制图

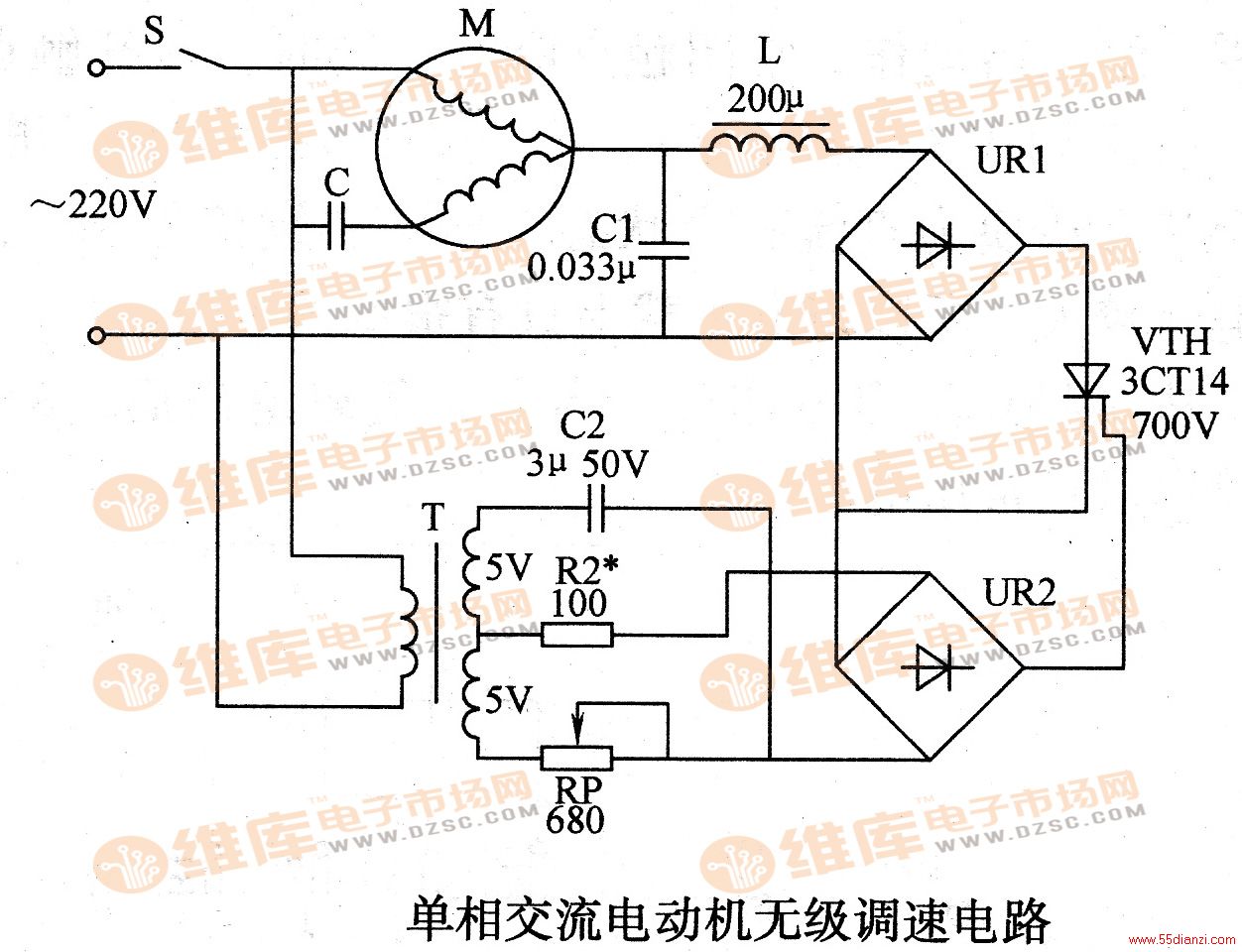

在该电路中，C2和RP组成阻容移相桥，调节RP，便可改变移相电桥输出的交流电压的相位，经整流桥UR2加在VTH门极上控制VTH的导通角，从而改变电动机M的工作电压，实现无级调速。

在该电路中，C2和RP组成阻容移相桥，调节RP，便可改变移相电桥输出的交流电压的相位，经整流桥UR2加在VTH门极上控制VTH的导通角，从而改变电动机M的工作电压，实现无级调速。
