用RD9481多普勒效应传感器的电动机自动启动电路图

用RD9481多普勒效应传感器的电动机自动启动电路图

点击数:7481 次   录入时间:03-04 11:46:43   整理:http://www.55dianzi.com   电气控制图

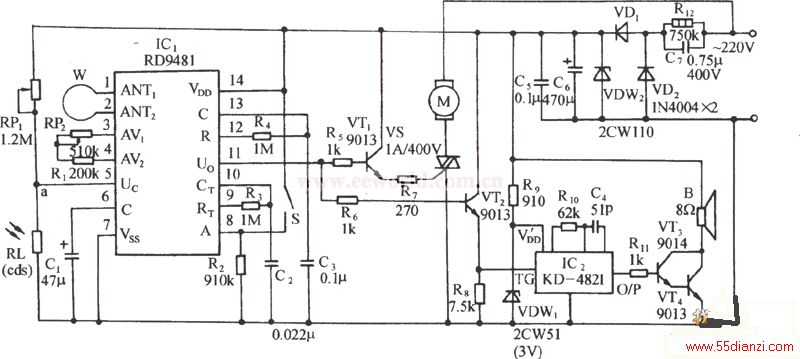

电路如图所示。它包括多普勒效应传感控制电路、可控硅控制电路、音乐发声和放,大电路、交流降压整流电路等。多普勒效应传感器集成电路RD9481是电路的核心器件,其内部功能框图如下图所示。

电路如图所示。它包括多普勒效应传感控制电路、可控硅控制电路、音乐发声和放,大电路、交流降压整流电路等。多普勒效应传感器集成电路RD9481是电路的核心器件,其内部功能框图如下图所示。
