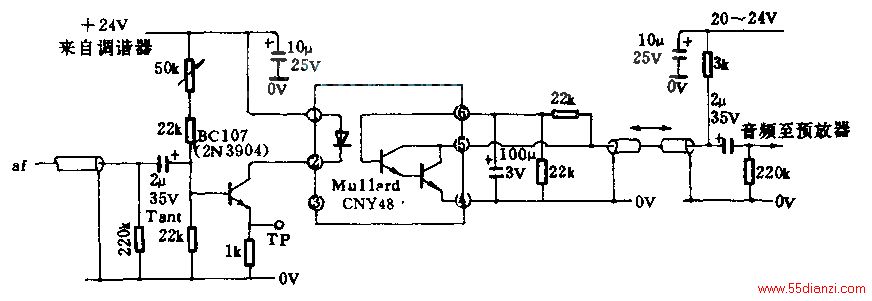

隔离交流“嗡”声的光电隔离电路图
点击数:7399 次 录入时间:03-04 11:47:04 整理:http://www.55dianzi.com 电子元件图
在电视机的音频馈入线路中,采用光电隔离器,可以防止电网频率的地电流的循环,保护低电平信号不受交流\"嗡\"声的干扰.本电路要用在产生高质量声音和视频输出的调制器中.光电隔离器使用光敏达林顿管和红外发光二极管.用50KΩ 可变电阻器调节二极管电流,在噪声和失真之间取得最好的折衷.
