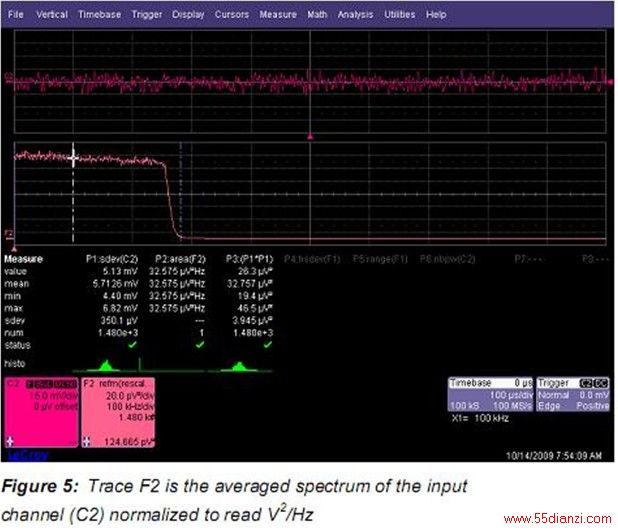

功率谱密度测量噪声的频域测量更加常用。频域的大多数测量是功率谱密度。功率谱密度通常用 V2√Hz表示。Figure 5，迹线F2是通道2（1000个采样点）的平均FFT。尽管示波器提供功率谱密度作为FFT输出类型，但仍使用对数dB。改成幅度平方输出类型，单位是V2，FFT的设置如Figure 6 所示。除了输出类型，选择矩形加权和首要因素FFT（Least Prime Factor FFT）。注意FFT的设置分辨率带宽（RBW）该处是1.02kHz，当然还有加权函数为1.000的矩形加权函数的等效噪声带宽（ENBW）。

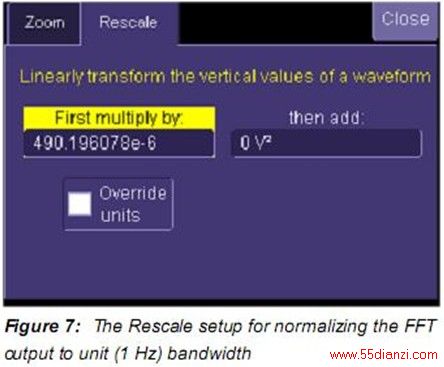

平均FFT输出要归一化到等效FFT带宽。此外，还有其它刻度也要提到。力科示波器的FFT输出校正到峰值读数而不是有效值。要转化为有效值，FFT幅度必须乘以0.707而幅度的平方值要乘以0.5。FFT值除以等效带宽是为了归一化到1Hz带宽。Figure 7中显示了重标刻度功能。重标刻度功能允许用户通过乘一个系数重标刻度并增加或减去偏移。该处，乘以 05/102=490 E-6。系数0.5前面讨论过，另一个系数是等效FFT带宽的倒数，等于∆f乘以如Figure 6中所示的ENBW。如果加权函数不是矩形则ENBW的值将大于1。
注意应用重构的数学函数是为了优化浮点FFT输出到在参数测量中使用的整个数学空间的映射。
在重标刻度后，F2中的FFT的垂直单位是 V2√Hz。通过对FFT迹线以下的区域积分可以确认重标刻度的正确性。Figure 5中用门限到用来限制噪声源带宽的滤波器的噪声带宽的区域参数来实现，该处是280kHz。F2以下的区域是平均平方值， 32.575 E-6 V2。可以和C2中波形的平均平方值（变量）计算所得的参数P3 32.575 E-6 V2比较。
时域和频域测量的一致性非常好。差异可以通过对直到耐奎斯特（50MHz该处）的部分积分而进一步减少。假设示波器噪声的贡献相对于输入信号可以忽略不计。
迹线F2中的光标读数可以直接读取Figure 5中所示的点功率谱密度。光标设置到100kHz读数为 124.665pV2√Hz。

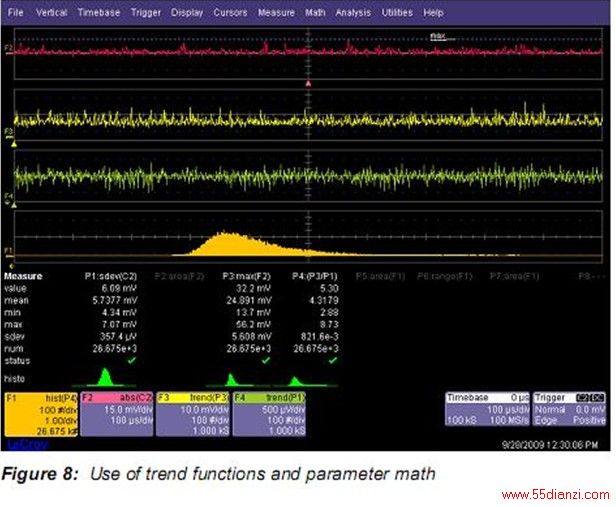

趋势功能参数统计包括最小和最大值。如果想查看采集接着采集的参数变化可以使用趋势功能。趋势绘出了每个测量值vs 顺序事件数的变化。Figure 8中显示的函数迹线F4就是参数P1的趋势。P1是通道C2的标准方差。标准方差参数每一次采集产生一个值，而F4顺序显示测量到的每一个读数。趋势图可以看成一种任意波形，可以使用任何数学或测量工具对其分析。
衍生参数

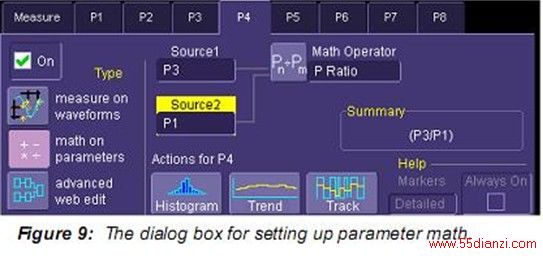

另一个关注的噪声参数是峰值系数，峰值对有效值的比率。这个决定动态范围的参数需要处理信号中的峰值变化。示波器没有双“峰”参数，但可以通过采用通道 C2的绝对值从而创建一个。将负值“翻转”到波形的正上方以便用户使用参数最大值读取每个采集最大的正或负峰值。注意该处理因为信号具有0平均。使用参数数学计算峰值系数。参数数学设置如Figure 9所示，计算P3对P1的峰值系数P4。Figure 8中所示峰值系数平均值为4.3。
Figure 8中迹线F1 显示P4（峰值系数）的直方图。峰值系数测量呈非高斯分布，这是与绝对值和最大值数学函数的相关的非线性过程导致的。
使用nbpw测量点噪声
另一个进行噪声“点”测量的方法是采用可选的窄带功率测量。窄带功率（nbpw）通过计算给定频率上的离散傅里叶变换测量功率。Nbpw的单位是dBm。噪声测量不太方便，我们希望用噪声功率谱密度线性单位V2√Hz来进行测量。幸运的是，力科示波器可以用脚本使用参数数学修改测量。这允许更复杂的计算而不是Figure 9所示的参数的简单比率峰值系数。

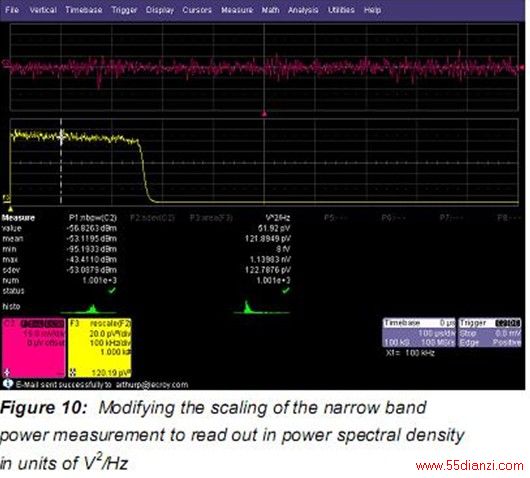

测量结果如Figure 10所示。
参数P4，重标为V2√Hz，100kHz的功率谱密度。
基于重标参数P1的nbpw测量。基于1000个测量的P4平均值可以和基于使用函数迹线F3中的水平绝对光标读取到的平均FFT 的等效测量对比。对比数据在仪器的误差限制内。

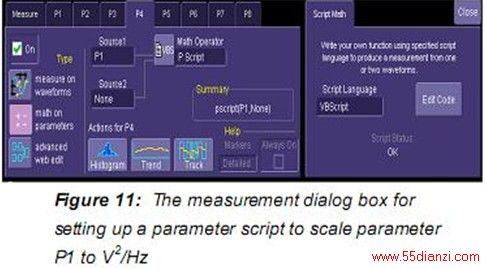

Figure 11显示了用来设置重标参数P1的参数脚本的对话框。数学脚本可以使用VB或Java脚本。

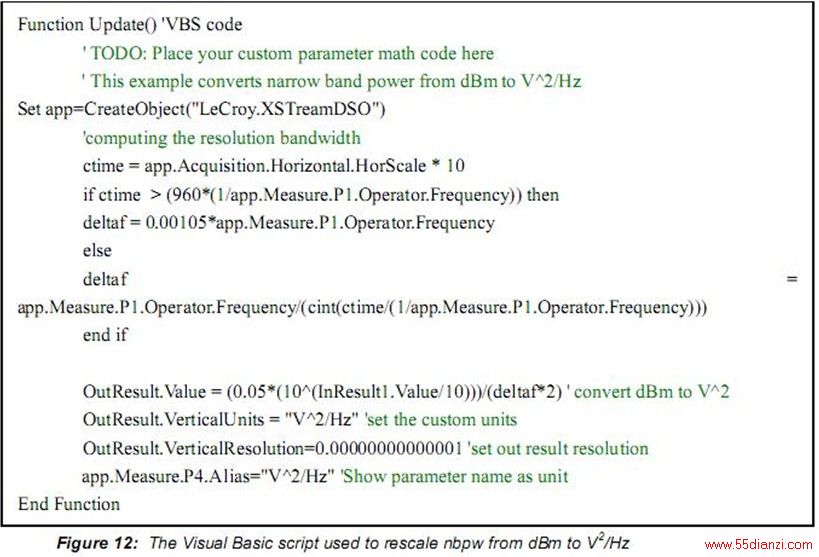

Figure 12包含 用来重标nbpw参数的VB脚本。
脚本可获得nbpw测量的独立读数，从对数转变到线性刻度（V2），读取采集记录长度，然后计算出FFT的等效分辨率带宽，然后用值标定数据，得出功率谱密度V2√Hz。
力科示波器具有在时域，频域，统计域测量噪声的所有必要工具，提供了巨大的灵活性，成为为熟悉这种测量的人员的强大工具。
