Power Integrations的TOPSwitch系列产品一直以高度集成的解决方案享誉于业界,该系列产品以高成本效益的方式将MOSFET、PWM控制器、保护电路和其他控制电路集成在了单个芯片内,实现了高集成、低成本的开关电源设计。 日前Power Integrations发布了新的TOPSwitch-JX系列的产品,新产品同样将MOSFET和控制器、过温过压保护集成在一起,并在性能上有更大的提高,同时还提供了新的封装形式。新产品系列共由16款高度集成的功率转换IC组成,其内部均集成有一个725 V功率MOSFET,适用于设计反激式电源。主要瞄准的应用市场包括显示器、液晶电视、适配器、PC电源等。
图:

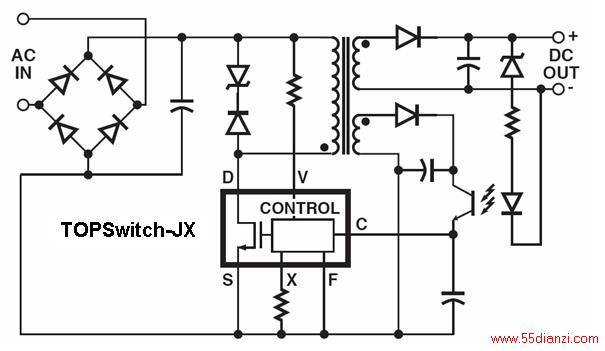

TOPSwitch-JX用于反激式电源设计
PI市场部资深经理李子俊强调了

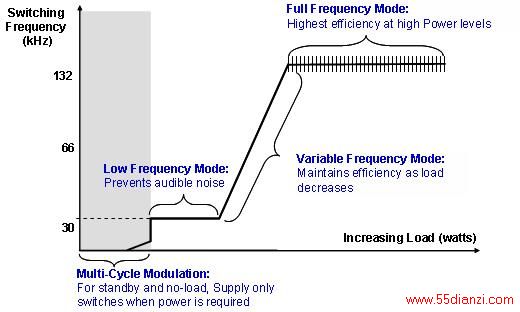

TOPSwitch-JX特有的多模式控制(MCM)算法,采用该技术可持续监测输出功率,以确定最佳开关模式并改变MOSFET的工作频率,从而提高整个负载范围内的功率效率。该技术是内建在
TOPSwitch-JX芯片内部的,无需电源工程师做特殊的设计。李子俊表示:“开关电源设计的主要诉求是在轻载的时候如何把电源本身功耗降低,在重载的时候如何把转换效率提高。采用该特殊的技术,在空载和轻载时降低开关频率,能极大的降低轻载及空载的功耗,对于能源之星要求的显示器待机100mW,适配器空载100mW,以及PC电源待机0.5W的要求,均能充分满足。比如针对一款显示器的设计,在264VAC输入时空载功耗为66mW,加上待机时负载功耗30mW,完全能满足标准要求。此外,由于从轻载到重载开关频率也在线性变化,从而保证了从轻载到重载的转换效率平整。”
除了PI广泛使用的
eSIP®-7C封装,新型TOPSwitch-JX还采用了最新的超薄
eDIPä封装供货,该封装在LCD显示器、电视机和上网本/笔记本适配器等薄型应用中具有出色的散热性能。

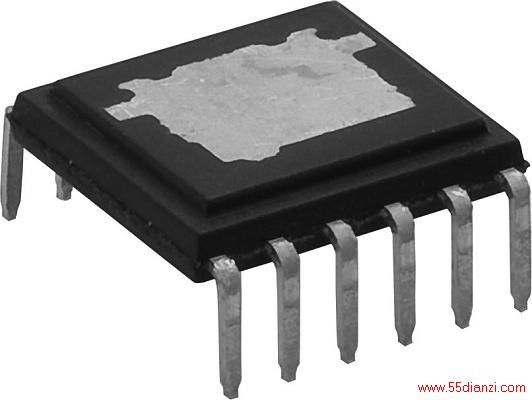

eDIPä封装,表面有散热部件,实现了超薄设计
针对许多
PC电源都配备
PFC功能,
PI产品市场经理
Andrew Smith表示:“对
75W以下的应用对
PFC并没有硬性的要求,除非是客户有特殊需求。所以我们用一种简单的参考设计方案实满足了多场合的应用,同时也满足了绿色法律法规的要求,从而帮助客户设计出更有竞争力的产品
