基于HDMI接口的ESD保护解决方案(2)
点击数:7124 次 录入时间:03-04 11:56:46 整理:http://www.55dianzi.com 电工文摘
IP4777/78CZ38高端解决集成了DVI/HDMI接口ESD保护、DDC缓冲、热插拔控制、多路复用选项和反向驱动保护。可用于各种HDMI源设备、计算机和消费电子产品,例如蓝光播放器、PVR、DVD录放机、笔记本电脑、主板显卡和端口、机顶盒和游戏机。IP4778CZ38可用于多种终端设备、计算机和消费类电子产品,例如电视、蓝光播放器、PVR和DVD刻录机。
IP4777/78CZ38主要功能如下:
.符合无铅和RoHS标准,“深绿”标志。
.可实现内部电容负载去耦,从而在符合HDMI1.3标准规定之50pF的最大负载的情况下,提高DDC线路的设计灵活性。
.强大的ESD保护,即使经受多次静电放电冲击仍能保持稳定性能。
.低漏电,可耐受数百次静电放电冲击。
.超高二极管切换速度(ns级)、0.7pF低接地线性电容和0.05pF差动电容保证信号完整。
.系统和HDMI接口之间的DDC电容去耦。
.高电容负载(>700pF)驱动电缆缓冲。
.热插拔检测模块。
.斜率限制器降低CEC激振保护。
.TMDS线路均采用集成式轨到轨箝位二极管,满足IEC61000-4-2第4级标准规定的±8kV下游ESD保护要求。
.通用0.5mm线距。
.面积小、集成度高的PCB级38针优化RF布线。

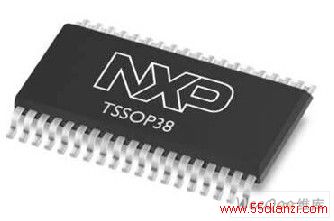

.38针TSSOP无铅封装。

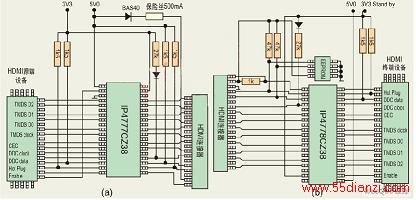

上面两个图分别给出了HDMI源设备的高集成度解决方案和HDMI终端设备的高集成度解决方案的电路示意图。
