双向可控硅结构原理及应用

普通晶闸管(VS)实质上属于直流控制器件。要控制交流负载，必须将两只晶闸管反极性并联，让每只SCR控制一个半波，为此需两套独立的触发电路，使用不够方便。

双向晶闸管是在普通晶闸管的基础上发展而成的，它不仅能代替两只反极性并联的晶闸管，而且仅需一个触发电路，是目前比较理想的交流开关器件。其英文名称TRIAC即三端双向交流开关之意。

构造原理

尽管从形式上可将双向晶闸管看成两只普通晶闸管的组合，但实际上它是由7只晶体管和多只电阻构成的功率集成器件。小功率双向晶闸管一般采用塑料封装，有的还带散热板，外形如图l所示。典型产品有BCMlAM(1A／600V)、BCM3AM(3A／600V)、2N6075(4A／600V)，MAC218-10(8A／800V)等。大功率双向晶闸管大多采用RD91型封装。双向晶闸管的主要参数见附表。

双向晶闸管的结构与符号见图2。它属于NPNPN五层器件，三个电极分别是T1、T2、G。因该器件可以双向导通，故除门极G以外的两个电极统称为主端子，用T1、T2。表示，不再划分成阳极或阴极。其特点是，当G极和T2极相对于T1，的电压均为正时，T2是阳极，T1是阴极。反之，当G极和T2极相对于T1的电压均为负时，T1变成阳极，T2为阴极。双向晶闸管的伏安特性见图3，由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。


检测方法

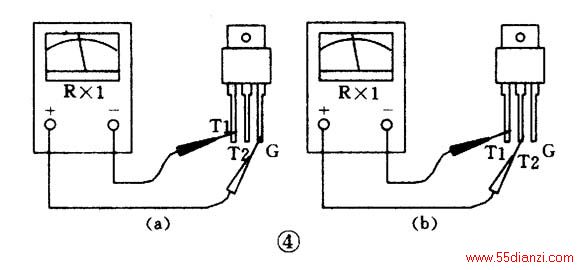

下面介绍利用万用表RXl档判定双向晶闸管电极的方法，同时还检查触发能力。

1.判定T2极

由图2可见，G极与T1极靠近，距T2极较远。因此，G—T1之间的正、反向电阻都很小。在用RXl档测任意两脚之间的电阻时，只有在G-T1之间呈现低阻，正、反向电阻仅几十欧，而T2-G、T2-T1之间的正、反向电阻均为无穷大。这表明，如果测出某脚和其他两脚都不通，就肯定是T2极。，另外，采用TO—220封装的双向晶闸管，T2极通常与小散热板连通，据此亦可确定T2极。
